Generador de funciones arbitrarias RIGOL DG4162

Código: 834194

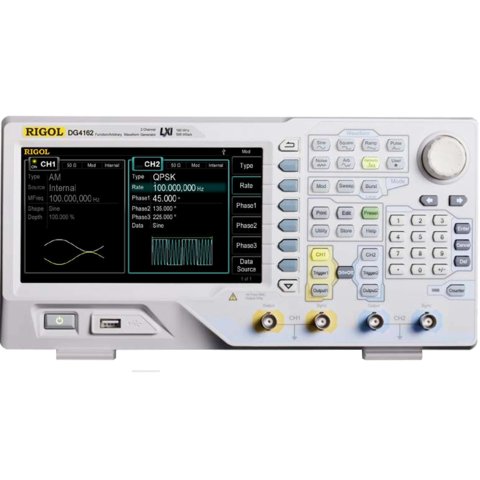

Generador de funciones arbitrarias RIGOL DG4162
Información general
Descripción
Características
Entrega
Pago
Garantía
USD 1439.00
Comunicarse
con asesor
Información general
Califica el producto
6.8 kg 110, 220 V Garantía: 36 meses
Generador de funciones arbitrarias de dos canales con frecuencia sinusoidal 160 MHz, frecuencia de muestreo 500 MSa/s, resolucion vertical 14 bits, longitud de la senal 16 K y funciones de modulacion: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM. Leer más
USD 1439.00
Comunicarse
con asesor
Agregar a los productos deseados
Comparar
Comparar
USD 1439.00
Comunicarse
con asesor
No es posible calcular el coste de envío

También le podrían interesar

Generador de funciones arbitrarias SIGLENT SDG2122X
Agregar a los productos deseados
ID: 862793
Generador de funciones arbitrarias SIGLENT SDG2122X
5 (1)
USD 942.00
Agregar a los productos deseados
Agregar
Generador de funciones arbitrarias de dos canales con frecuencia máxima de salida 120 MHz, frecuencia de muestreo 1.2 GSa/s, resolucion vertical 16 bits.
Disponibilidad: HK
Ver el coste del envío
ID: 862793 6 kg 110, 220
Generador de funciones arbitrarias de dos canales con el rango de frecuencias de 1 µHz a 200 MHz, frecuencia de muestreo 2.4 GSa/s (16 bit) y memoria 20 MB. Ancho de banda: 200 MHz.
Disponibilidad: HK
Ver el coste del envío
ID: 873661 6 kg 110, 220
Descripción

Generadores de funciones de la serie DG4000 combinan un gran número de funciones, incluyendo las de generador de funciones, generador de señales arbitrarias, generador de impulsos, generador de ondas harmónicas, modulador analógico/ digital y contador.

Generador de funciones universal RIGOL DG4162 utiliza la tecnología DDS, la que garantiza una señal sinusoidal estable, exacta, limpia y con el mínimo de distorsiones. Generador de señales universal RIGOL DG4162 es muy simple en el uso: está provisto de una interface intuitiva y un cómodo panel de control con ayudas visuales.

Generador de funciones universal RIGOL DG4162 - Manual de usuario

Descargar manual de usuario del generador de señales RIGOL DG4162 (en inglés)

Generador de funciones universal RIGOL DG4162 - Software

Descargar el software para el generador de señales RIGOL DG4162

Generador de funciones universal RIGOL DG4162 - Particularidades

  • 6 formas estándares de señal:
    • sinusoidal
    • rectangular (meandro)
    • sierra
    • impulso
    • ruido blanco
    • harmónica
  • Función de señal arbitraria con 150 formas de las señales
  • Frecuencia de muestreo - 500 MSa/s
  • 2 ppm alta estabilidad de frecuencia, -115 dB/Hz nivel bajo de ruidos de fase
  • Contador de frecuencias de alta precisión incorporado
  • Pantalla LCD a color de 7 pulgadas (800 × 480)
  • Resolución vertical de 14 bits
  • Longitud de señal 16 K

Generador de funciones universal RIGOL DG4162 - Datos técnicos

Señales (ondas) estándares
Señal Sinusoidal, Rectangular, Sierra, Impulso, Ruido blanco, Harmónica
Señales arbitrarias
Sinusoidal 1 μHz a 160 MHz
Rectangular 1 μHz a 50 MHz
Sierra 1 μHz a 4 MHz
Impulso 1 μHz a 40 MHz
Harmónica 1 μHz a 80 MHz
Ruido blanco 120 MHz (-3 dB)
Resolución 1 μHz
Modo sinusoidal (Sine): frecuencia espectral de la señal sinusoidal
Distorsión harmónica DC-1 MHz 1 MHz-10 MHz 10 MHz-100 MHz 100 MHz-160 MHz
<-60 dBc <-55 dBc <-50 dBc <-40 dBc
Distorsión harmónica total <0.1% (10 Hz-20 kHz, 0 dBc)
Señal falsa (no harmónica) ≤10 MHz <-65 dBc
>10 MHz <-65 dBc + 6 dB por octava
Ruido de fase 10 MHz: ≤-115 dBc/Hz
Modo rectangular (Square): características de la señal rectangular ("meandro")
Tiempo de subida/bajada <8 ns
Expulsión (Overshoot) <3%
Ciclo de trabajo ≤10 MHz 20.0% a 80.0%
10 MHz-40 MHz 40.0% a 60.0%
>40 MHz 50.0% (fijo)
Jitter ≤5 MHz 2 ppm + 500 ps
Modo de impulso (Pulse): características de la señal de impulso
Periodo de impulso 25 ns a 1000000 s
Longitud de impulso ≥10 ns
Expulsión (Overshoot) <3%
Jitter ≤5 MHz 2 ppm + 500 ps
Modo Arb: características de la señal arbitraria
Longitud de la señal 16 K puntos
Resolución vertical 14 bits
Frecuencia de muestreo 500 MSa/s
Tiempo mínimo de subida/bajada <5 ns
Jitter (valor cuadrático medio) ≤5 MHz 2 ppm + 500 ps
Método de interpolación Cerrado, lineal
Valores de salida
Amplitud ≤20 MHz: 1 mVpp a 10 Vpp
≤60 MHz: 1 mVpp a 5 Vpp
≤120 MHz: 1 mVpp a 2.5 Vpp
≤160 MHz: 1 mVpp a 1 Vpp
Precisión de amplitud
(1 kHz)
± 1% del valor establecido + 2 mVpp
Irregularidad de amplitud (señal sinusoidal relacionada a 100 kHz) ≤10 MHz: ±0.1 dB
≤60 MHz: ±0.2 dB
≤100 MHz: ±0.4 dB
≤160 MHz: ±0.8 dB
Decalaje DC
Diapasón ±5 Vpk ac + dc
Precisión 1% del valor establecido + 5 mV + 0.5% de amplitud
Modulación de amplitud
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Ruido blanco, Arbitraria
Fuente Interna/externa
Señales modulantes Sinusoidal, Rectangular, Sierra, Ruido blanco, Arbitraria
Profundidad 0% a 120%
Modulación de frecuencia
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Arbitraria
Fuente Interna/externa
Señales modulantes Sinusoidal, Rectangular, Sierra, Ruido blanco, Arbitraria
Frecuencia de modulación 2 MHz ~ 50 kHz
Modulación de fase
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Arbitraria
Fuente Interna/externa
Señales modulantes Sinusoidal, Rectangular, Sierra, Ruido blanco, Arbitraria
Desviación de fase 0° a 360°
FSK modulación
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Arbitraria
Fuente Interna/externa
Señales modulantes 50% del tiempo activado
3FSK modulación
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Arbitraria
Fuente Interna
Señales modulantes 50% del tiempo activado
4FSK modulación
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Arbitraria
Fuente Interna
Señales modulantes 50% del tiempo activado
PSK modulación
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Arbitraria
Fuente Interna/externa
Señales modulantes 50% del tiempo activado
BPSK modulación
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Arbitraria
Fuente Interna
Señales modulantes 50% del tiempo activado
QPSK modulación
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Arbitraria
Fuente Interna
Señales modulantes 50% del tiempo activado
OSK modulación
Forma de señal-portadora Sinusoidal
Fuente Interna/externa
Tiempo de oscilación 8 ns ~ 200 s
PWM modulación
Forma de señal-portadora Impulso
Fuente Interna/externa
Señales modulantes Sinusoidal, Rectangular, Sierra, Ruido blanco, Arbitraria
Desviación de longitud 0% a 100% del longitud de impulso
Modo sweep
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Arbitraria
Tipo Lineal, logarítmica o paso por paso
Dirección para arriba o para abajo
Frecuencia inicial/ final 1 μHz a 160 MHz
Tiempo de sweeping 1 ms a 300 s
Fuente Interna/ externa/ manual
Modo de paquetes
Forma de señal-portadora Sinusoidal, Rectangular, Sierra, Ruido blanco, Arbitraria
Frecuencia de la señal-portadora 2 MHz a 100 MHz
Contador de paquetes 1 a 1 000 000 o infinito
Periodo interno 2 μs a 500 s
Fuente Disparo externo
Fuente de disparo Interna/ externa/ manual
Datos generales
Pantalla Pantalla LCD de 7 pulgadas (800 × 480)
Interfaces USB-host (2), USB, LAN
Alimentación 100 V ~ 240 V (45 Hz ~ 440 Hz)
menos de 50 Wt
Dimensiones 313 × 160.7 × 116.74 mm
Peso 4,5 kg

Generador de funciones universal RIGOL DG4162 - Contenido del paquete

  • Generador de señales RIGOL DG4162 (1 ud.)
  • Cable de alimentación (1 ud.)
  • Cable USB (1 ud.)
  • Cable BNC, 1 m (1 ud.)

Generador de funciones universal RIGOL DG4162 - Accesorios adicionales

  • Atenuador 40 dB (1 ud.)
  • Juego para montaje en bastidor (1 ud.)
Características
Número de canales
  • dos canales
Frecuencia máxima de la señal
  • 160 MHz
