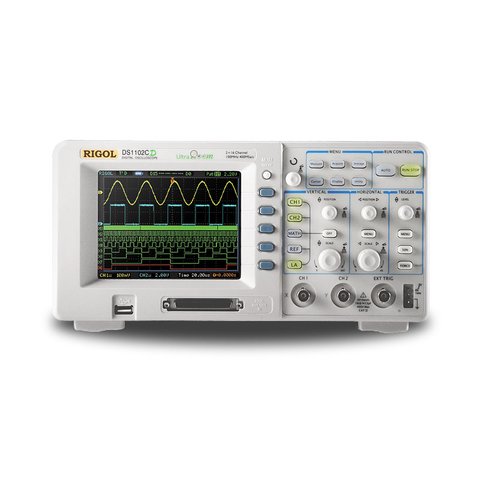

Цифровой осциллограф смешанных сигналов RIGOL DS1042CD
Код: 810630
Цифровой осциллограф смешанных сигналов RIGOL DS1042CD
Все о товаре
Описание
Характеристики
Доставка
Оплата
Гарантия
Снят с производства
Найти замену
Все о товаре
4.6 кг 110, 220 V Гарантия: 36 месяцев
Полоса пропускания осциллографа: 40 МГц. Макс. частота дискретизации: в реальном времени 400 Мвыб/с, в эквивалентном режиме 25 Гвыб/с. Читать далее
Вас также могут заинтересовать
В избранное
ID: 869161
Цифровой осциллограф RIGOL DS1074Z Plus
USD 513.53
USD 429.00
В избранное
В корзину
Четырехканальный цифровой осциллограф с полосой пропускания 70 МГц, частотой дискретизации 1 Гвыб/с, 7" дисплеем и записью до 30,000 осц/с. 16-канальный логический анализатор.
Наличие на складе:
HK
ID: 869161 7 кг 110, 220
Описание
Особенности
- Полоса пропускания осциллографа: 40MHz
- Макс. частота дискретизации: в реальном времени Мвыб/с, в эквивалентном режиме 25 Гвыб/с
- Количество каналов: 2
- Глубина памяти до 1M (UltraZoom), вертикальное разрешение 8bit.
- SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
- Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
- Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
- Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Duration, Hold-Off позволяют наблюдать сигналы сложной формы
- Двойная шкала развертки обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
- Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
- MASK TESTING - сравнение сигнала с предварительно заданной маской
- Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)

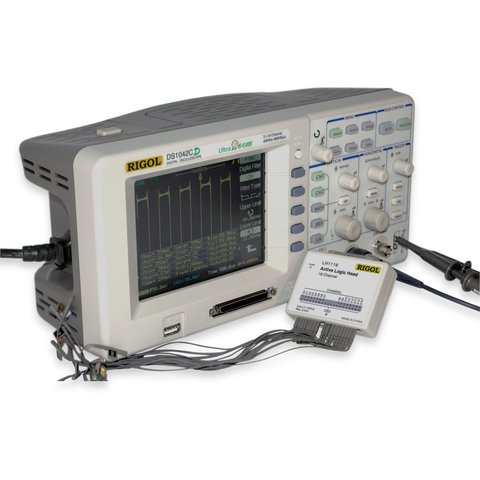

- 16-канальный логический анализатор в комплекте с активным логическим пробником
- Дисплей: цветной TFT 64K 320х234

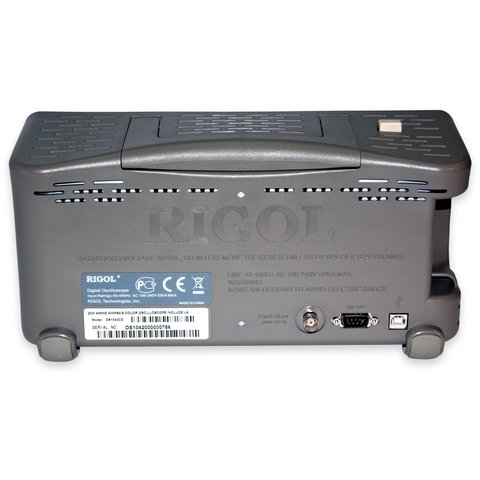

- Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
- Файловая система для управления данными в USB флэш-памяти
Руководство пользователя
Скачать руководство пользователя для цифрового осциллографа RIGOL DS1042CD (англ.)
Скачать руководство пользователя для цифрового осциллографа RIGOL DS1042CD (рус.)
Сравнительная таблица серии DS1000CD
| Модель | DS1102CD | DS1062CD | DS1042CD | DS1022CD |
| Полоса | 100 MHz | 60 MHz | 40 MHz | 25 MHz |
| Частота дискретизации | 400 Мвыб/с / 25 Гвыб/с | 400 Мвыб/с / 25 Гвыб/с | 400 Мвыб/с / 25 Гвыб/с | 400 Мвыб/с / 25 Гвыб/с |
| Кол-во входов | 2+16+1 | 2+16+1 | 2+16+1 | 2+16+1 |
| Память | 1 МБ | 1 МБ | 1 МБ | 1 МБ |
| Дисплей | 14,5 см QVGA | 14,5 см QVGA | 14,5 см QVGA | 14,5 см QVGA |
Технические характеристики
| Входы | 2 аналоговых входа + вход внешней синхронизации + 16 входов логического анализатора | |
| Полоса пропускания | 40 МГц | |
| Глубина памяти | 1 МБ один канал, 512 кБ/канал, 56 кБ (логический анализатор) | |
| Частота дискретизации |
400 Мвыб/с аналоговый сигнал, 200 Мвыб/с логический анализатор |
|
| Дискретизация в эквивалентном режиме | 25 Гвыб/с | |
| Длительность фронта | 8,7ns | |
| Развертка | 10ns-50s | |
| X-Y | Полоса | 40MHz |
| Фаза | ±3 градуса | |
| Максимальное входное напряжение |
аналоговый вход : 400V (DC + AC peak) логический анализатор: 40V (DC + AC peak) |
|
| Порог цифрового компаратора | TTL = 1.4V, CMOS = 2.5V, ECL = -1.3V, USER = -8.0~ +8.0V | |
| Синхронизация | Edge, Pulse, Slope, Video, Alternate, Pattern, Duration | |
| Источник синхронизации | CH1, CH2, Ext, Ext5/5, AC Line | |
| Импеданс входа | 1M, 13pF | |
| Чувствительность | 2mV/div-5V/div | |
| Вертикальное разрешение | 8 bits | |
| Связь по входу | DC, AC or GND | |
| Режим самописца | 500ms/div-50s/div | |
| Автоматические измерения | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp,Vrms, Vavg, Vover, Vpre, Freq, Period, Rise, Fall, +Width, -Width, +Duty, -Duty, DelayA, DelayB | |
| Измерения курсорами | ручное, по сигналу, автоматическое | |
| Математика | +, - , x, /, Быстрое преобразование Фурье | |
| Память | внутренняя: 10 осциллограмм и настроек | |
|
USB: BMP, CSV, осциллограммы, настройки |
||
| Интерфейс | USB device, USB host, RS232, Pass/Fail Output (Isolated) | |
| Дисплей | 14,5 см TFT (QVGA, Color LCD), 320 x 234 | |
| Питание | 100-240V/50W max | |
| Вес | 2.3kg | |
| Размеры | W x H x D: 303 x 154 x 133mm | |
| Принадлежности | 2 пробника (1x/10x), шнур питания, инструкция | |
Комплектация
|
|
|
| 2 пробника |
Руководство пользователя, диск с ПО |
Кабель USB |
 |
 |
 |
| Логический 16-канальный анализатор |
16 щупов для анализатора |
Кабель осциллограф- анализатор |
