Revista del osciloscopio-multímetro UNI-T UT81C (versión actualizada de UT81B)
En el surtido de la tienda online ToolBoom está presente un equipo universal de medición UNI-T UT81B. Este dispositivo combina las funciones de un multímetro de pleno valor y yn osciloscopio con banda de frecuencias analógica hasta 8 MHz. La marca UNI-T es conocida por producir equipos de medición de alta precisión y muy seguros. ¿Cómo lograron los elaboradores construir un dispositivo tan complicado como un osciloscopio y un multímetro en un sólo cuerpo? ¿Que sacrificaron para conseguir una mejor portatibilidad y cuáles funciones útiles tiene el UNI-T UT81B?
Ergonomía del multímetro-osciloscopio UNI-T UT81B
Multímetro-osciloscopio UNI-T UT81B es un dispositivo con dimensiones medias y peso liviano que permite manejarlo fácilmente en la mano. Para encender la alimentación y cambiar los modos del multímetro se usa el interruptor redondo. Para manejar las funciones del osciloscopios se usan unos botones especiales y otros botones son universales y sirven para manejar el dispositivo en ambos modos. El UNI-T UT81B tiene una desventaja insignificante: algunos botones son insuficientemente sensibles para la presión. Hace falta presionarlos fuerte para que funcionen. Pero el conmutador de los modos de medición del multímetro trabaja perfectamente.
En la parte trasera del multímetro-osciloscopio UNI-T UT81B está el soporte, hueco para baterías y entrada de conexión al PC. Las patitas de goma debajo del cuerpo permiten fijar el dispositivo en una superficie resbaladiza.
Las sondas del multímetro-osciloscopio UNI-T UT81B se usan para ambos modos de trabajo del dispositivo.
A las sondas de UNI-T UT81B pueden ser conectados "cocodrilos" para el mejor contacto con las placas eléctricas. Ellas tienen revestimiento aislante lo que permite trabajar con los contactos con la tensión.
Trabajo con el menú del multímetro-osciloscopio UNI-T UT81B
El control del osciloscopio portátil que combina las funciones de multímetro es diferente del control de un osciloscopio común. Primero, en el panel hay menos teclas y segundo, el menú es más cómodo en el uso.
En el panel de control hay unos botones especiales para hacer el control del osciloscopio y botones para manejar ambos, el osciloscopio y el multímetro. Para cambiar las funciones del multímetro se usa el conmutador redondo. Para cambiar de modo del dispositivo se usa el botón MODE.
Con el conmutador se pone el tipo del parámetro que se mide:
- tensión
- resistencia, chequeo de diodos, chequeo de integridad de la red
- frecuencia
- corriente
- capacitancia
Selección del tipo de la corriente y voltaje que se miden (continuo o alterno), y del modo de chequeo de la red y diodo se hacen con el botón F1. La selección del diapasón de medición puede ser automático y manual.
En el modo de medición de voltaje y corriente se puede seleccionar el tipo de voltaje/corriente (AC/DC), ajustar el modo de mediciones relativas (REL), ajustar a mano el diapasón de mediciones (RANGE).
En el modo de medición de resistencia se selecciona el modo de mediciones relativas y selección del diapasón de mediciones. Aquí mismo se puede elegir el modo de chequeo de diodos y de integridad de la red.
Midiendo la frecuencia de la señal se puede activar el modo de determinación del coeficiente de relleno.
La función de medición de capacidad tiene solamente el modo de mediciones relativas.
La función de osciloscopio es activa durante las mediciones de voltaje, corriente y frecuencia. Para ajustar el tamaño de la forma de onda, se usa el botón automático AUTO, o se hace esto a mano. Para medir el tamaño de amplitud se usan los botones F3 y F4 (RANGE) y los botónes F1 y F2 (MOVE) corresponden por el posicionamiento en la pantalla. Para medir el tiempo y movimiento de una oscilograma por el eje horizontal, hace falta pasar al modo TIME, y con los botones F1, F2, F3 y F4 ajustar los parámetros necesarios. ¿Cómo se distingue el ajuste del tamaño automático del ajuste manual? En el modo manual el parámetro de la tensión o de tiempo se representa con los símbolos negros sobre el fono blanco. En el modo auto es al revés.
Una de las opciones importantes del osciloscopio es el disparo o trigger. Este modo permite sincronizar la señal por un cierto nivel del frente ascendente o descendente. Hay tres modos de sincronización: automático, normal y singular.
El modo de grabación de oscilogramas permite almacenar 10 formas de honda en la memoria del osciloscopio-multímetro UNI-T UT81B y luego verlas en la pantalla.
El modo de configuraciones del equipo de medida UNI-T UT81B (SET) permite ajustar la función de desactivación automática de alimentación, alarma acústica al chequear la red y parámetros de la pantalla.
- Auto Off - ajuste del tiempo de autoapagado dentro de 1-31 minutos.
- BK Light - opción de ajuste del brillo de la pantalla. El brillo se ajusta en el diapasón de 1 a 31. Una vez apagado el dispositivo, este parámetro no se guarda.
- Contrast - ajuste del contraste de la pantalla en las unidades relativas de 1 a 31. Este parámetro tampoco se guarda después de apagar el dispositivo.
- BEEP - opción de activación/desactivación de la señal acústica durante el chequeo de la integridad de la red. Al apagar el dispositivo el ajuste no se guarda.
Pantalla del osciloscopio-multímetro UNI-T UT81B
La pantalla del osciloscopio-multímetro UNI-T UT81B tiene que ser grande para que pueda representar oscilogramas. En el modo de multímetro en la pantalla monocroma se representan dígitos grandes que se ven muy bien en cualquieras condiciones. La iluminación de la pantalla casi no se nota en las condiciones claras y se ve muy bien en oscuridad.
Software del osciloscopio-multímetro UNI-T UT81B
El osciloscopio-multímetro UNI-T UT81B puede ser conectado al ordenador (PC). Para la conexión se usa el cable USB especial.
El programa con el cual trabaja el osciloscopio-multímetro UNI-T UT81B se instala fácilmente en el PC. Permite registrar los índices de todos los valores y parámetros que se miden en forma de una tabla y las oscilogramas también en el formato gráfico.
Representación de las mediciones del osciloscopio:
Los datos se guardan en forma de tabla:
La imagen de la oscilograma se guarda en el formato bmp. :
El intervalo entre las mediciones puede ser instalado de 1 segundo a varias horas, también se puede omitir los valores iguales que se repiten uno tras otro lo que permite acortar mucho la tabla, hacerla compacta y cómoda para el análisis. La cantidad de los puntos de medición se ajusta de 1000 puntos a la infinidad. El programa ajusta el intervalo entre las mediciones por defecto aproximadamente 0,2 segundos.
Aunque el software del osciloscopio-multímetro UNI-T UT81B es bastante simple, no obstante, permite controlar los cambios de los parámetros de las redes eléctricas y esquemas electrónicos.
Posibilidades técnicas del osciloscopio UNI-T UT81B
Decidimos hacer una prueba osciloscopio-multímetro UNI-T UT81B para comprobar sus posibilidades reales. La única posibilidad de probar el osciloscopio en todo el espectro de las frecuencias de trabajo, era usar el generador de señales RIGOL DG2041A. Estábamos generando en la entrada del osciloscopio-multímetro UNI-T UT81B (usando sus sondas) señales de diferentes formas y frecuencias y aquí están los resultados:
Empecemos de la señal rectangular (meandro). En las imágenes sólo se ve el tamaño relativo de la amplitud, esto está relacionado con la específica del software del osciloscopio-multímetro UNI-T UT81B, con el cual hicimos las imágenes. Aquí puede ver la diferencia de las formas de señales con frecuencias diferentes.
Frecuencia de la señal 10 kHz, amplitud ajustada 2,5 V. La amplitud de la señal durante la medición no baja.
Frecuencia de la señal 100 kHz, amplitud ajustada 2,5 V. La amplitud de la señal durante la medición no baja.
Frecuencia de la señal 400 kHz, amplitud ajustada 2,5 V. La amplitud de la señal durante la medición no baja.
Frecuencia de la señal 1 MHz, amplitud ajustada 2,5 V. La amplitud baja durante la medición hasta 2,3 V.
Frecuencia de la señal 5 MHz, amplitud ajustada 2,5 V. La amplitud baja durante la medición hasta 2,1 V
Frecuencia de la señal 8 MHz, amplitud ajustada 2,5 V.

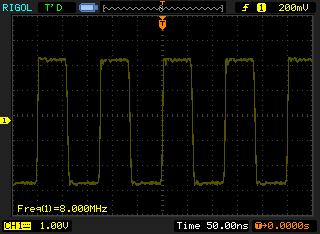

Amplitud del meandro en la frecuencia 8 MHz baja hasta 1,4 V. Y lo que ocurre con su forma se ve aquí. Para comparar vamos a ver el mismo meandro hecho con el osciloscopio Rigol DS1102E a través del cable coaxial. Frecuencia de la señal 8 MHz, amplitud 2,5 V:
La forma se mantiene más o menos rectangular y la amplitud baja aproximadamente en 0,3 V.
Señal de forma de una sierra. Frecuencia de la señal 400 kHz, amplitud ajustada 2,5 V.
La amplitud de la señal durante la medición baja hasta 2 V, pero la forma se mantiene.
Señal en forma de una sinusoide.
Frecuencia de la señal 500 kHz, amplitud ajustada 2,5 V. Amplitud representada con el osciloscopio es aproximadamente 2 V.

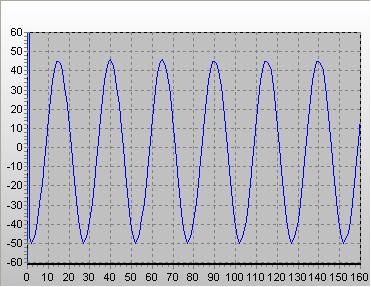

En la frecuencia 8 MHz la amplitud baja hasta 1 V.
Al hacer esta prueba simple podemos hacer una conclusión que usando las sondas del multímetro el osciloscopio trabaja un poco incorrecto. En las frecuencias altas la forma de la señal se deforma (especialmente la forma del meandro). Hace un tiempo tuvimos problemas usando las sondas comunes de osciloscopio trabajando con el generador. La señal se deformo mucho y pirdió la amplitud. Sólo el uso del cable coaxial permitió recibir buenos datos. En el caso con el osciloscopio-multímetro UNI-T UT81B surge el mismo problema. Esto puede ser resuelto usando unos adaptadores especiales para las sondas de osciloscopio que se venden por separado.
Características técnicas del osciloscopio-multímetro UNI-T UT81B
| Pantalla (LCD) | Monocroma, 3999 dígitos, actualización 2-3 veces/segundo. |
| Temperatura del medio ambiente | 0 - 40 ºC |
| Temperatura de almacenamiento | de -10 a + 50 ºC |
| Humedad relativa | ≤ 75% con la temperatura 0-40 ºC |
| Alimentación | 1,5 V (R6) × 4 baterías, o fuente de alimentación. |
| Dimensiones | 200 × 100 × 50 |
| Peso | 500 g (con baterías) |
Características técnicas del multímetro UNI-T UT81B
| Parámetro | Diapasón de medición (error) | Protección de sobrecarga |
| Voltaje continuo | 400 mV/4/40/400 V ±(0.8%+8) 1000 V ±(1.0%+8) |
1000 V |
| Voltaje alterno | 4/40/400 V ±(1.0%+15) 1000 V ±(1.2%+15) |
1000 V |
| Corriente continua | 400/4000 mkA ±(1.0%+8) 40/400 mA ±(1.2%+8) 4/10 A ±(1.5%+8) |
fusible 0.5 A/250 V, d5×20 mm fusible 10 A/250 V, d5×20 mm (Tiempo de medición hasta 10 segundos, intervalo entre las mediciones - 15 minutos) |
| Corriente alterna | 400/4000 mkA ±(1.5%+8) 40/400 mA ±(2.0%+8) 4/10A ±(2.5%+5) |
fusible 0.5 A/250 V, d5×20 mm fusible 10 A/250 V, d5×20 mm (Tiempo de medición hasta 10 segundos, intervalo entre las mediciones - 15 minutos) |
| Resistencia | 400 Ohm ±(1.2%+5) 4/40/400 KOhm ±(1.0%+5) 4 MOhm ±(1.2%+5) 40 MOhm ±(1.5%+5) |
250 V DC o AC rms |
| Frecuencia | 10 Hz - 10 MHz ±(0.1%+3) | 250 V DC o AC rms Amplitud de la señal entrante: de 300 mV a 30 Vrms para la frecuencia ≤1 MHz de 600 mV a 5 Vrms para la frecuencia > 1 MHz |
| Duty | 0.1%-99.9% | 250 V DC o AC rms |
| Capacidad | 40 nF ±(3.0%+10) 400 nF/4 mkF ±(3.0%+8) 40 mkF/100 mkF ±(4.0%+8) |
250 V DC o AC rms |
| Chequeo de diodos | 250 V DC o AC | |
| Chequeo de integridad de la red | 250 V DC o AC Señal acústica con resistencia ≤ 100 Ohm |
Características técnicas del osciloscopio UNI-T UT81B
| Desarrollo horizontal | |
| Frecuencia de muestreo | 40 MHz |
| Frecuencia de muestreo/tamaño | 20 píxeles |
| Velocidad de actualización | >5 |
| Modos de sincronización | auto, normal, singular |
| Desarrollo horizontal | 100 ns/div. - 5 s/div. (1-2-5) |
| Error del desarrollo horizontal | ±(0.1%+1 pixel) |
| Desarrollo vertical | |
| Banda de frecuencias analógica | 8 MHz |
| Cantidad de canales | 1 |
| Modo de conexión | (DC) |
| Resolución vertical | 8 bit |
| Error | ±(5.0%+1 pixel) |
| Voltaje máximo de entrada | 1000 V (amplitud máxima) |
| Sensibilidad de voltaje | 200 mV/div. - 500 V/div. |
Contenido del paquete del osciloscopio-multímetro UNI-T UT81B
- Unidad principal del osciloscopio-multímetro UNI-T UT81B
- Fuente de alimentación 6 V
- Sondas de medición
- Contactos cocodrilos desmontables
- Cable USB para conectar al PC
- Baterías
- Disco con software
- Guía del usuario
Todos los elementos del paquete del osciloscopio-multímetro UNI-T UT81B están empaquetados en la funda:
La caja del osciloscopio-multímetro UNI-T UT81B es bastante bonita para poder servir de un regalo.
Conclusiones
Hemos estudiado las funciones básicas del osciloscopio-multímetro UNI-T UT81B. En el primer lugar es un multímetro de pleno valor con ancho diapasón de medición de los valores eléctricos. En cuanto a la función de osciloscopio, muchas opciones útiles, que son presentes en los osciloscopios de pleno valor, aquí son ausentes. Pero para las operaciones de búsqueda de fallos en las redes eléctricas y electrónicas y también para ajustarlas el UNI-T UT81B conviene perfectamente. Para trabajar con las señales hasta 8 MHz sus posibilidades son suficientes.
El software simple del equipo de medida UNI-T UT81B permite registrar mediciones en el formato cómodo y luego analizar los datos recibidos.
En el menú de configuraciones se puede ajustar el brillo y contraste de la pantalla, ajustar el tiempo de la desactivación automática de la alimentación.
