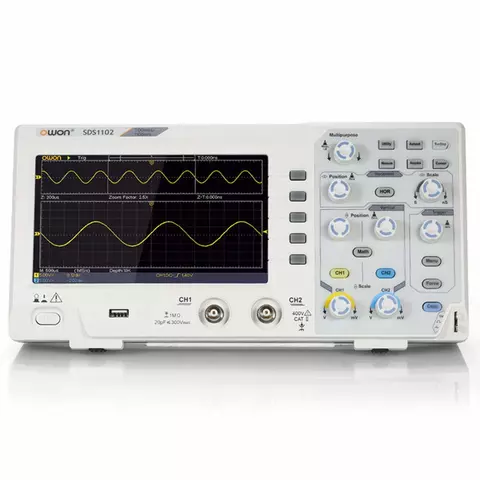

Osciloscopio digital OWON SDS1102
Código: 875029
2 kg Garantía: 12 meses
Osciloscopio digital de dos canales con el ancho de banda 100 MHz, frecuencia de muestreo en tiempo real hasta 1 GSa/s, memoria 10 kB y resolución vertical 8 bit. Leer más
Ahorrar con mayoreo
También le podrían interesar
OWON SDS1102 es un osciloscopio digital de sobremesa de cuatro canales con el ancho de banda 100 MHz, frecuencia de muestreo en tiempo real hasta 1 GSa/s, memoria 10 kB. Sistema de disparo simplificado: admite disparo por el frente y video. Diseñado para realizar tareas que no requieren gran capacidad de memoria y condiciones de disparo complicadas.
Particularidades
- Ancho de banda: 100 MHz.
- Número de canales: 2 canales.
- Frecuencia de muestreo en tiempo real: hasta 1 GSa/s.
- Memoria: 10 kB.
- Pantalla: LCD TFT de 7" con resolución 800 × 480 píxeles.
- Interfaz: USB.
Datos técnicos
Ancho de banda | 100 MHz |
Escala horizontal (s/div) | 2 ns/div - 1000 s/div |
Canales | 2 |
Sensibilidad vertical | 5 mV/div - 5 V/div |
Precisión de mediciones | 3% |
Resolución vertical | 8 bits |
Entrada | |
Impedancia de entrada | 1 MΩ, 10 pF |
Modos de entrada | AC, DC, GND |
Voltaje máximo de entrada | ± 400 V, CATI, CATII |
Sondas pasivas | x1; x10 |
Coeficiente de atenuación de sondas | x1; x10; x100; x1000 |
Sistema de disparo | |
Modos de disparo | Automático, normal, sencillo |
Tipos de disparo | Frente, video |
Fuentes de disparo | CH1, CH2 |
Sistema de muestreo | |
Tipo de muestreo | en tiempo real |
Frecuencia de muestreo | 1 GSa/s |
Frecuencia de muestreo en modo equivalente | no |
Memoria | 10K pts |
Interpolación | sin(x)/x |
Sistema de medición y tratamiento matemático | |
Mediciones automáticas | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area |
Funciones matemáticas | Suma, resta, multiplicación, división, FFT |
Generales | |
Tipo de pantalla | TFT LCD a color de 7" |
Resolución de pantalla | 800 × 480 |
Alimentación | 100-240 V, 45-440 Hz, <15 W |
Dimensiones | 301 × 70 × 152 mm |
Peso | 1,1 kg |
Manual de usuario
Descargar manual de usuario para OWON SDS1102 (en inglés).
Video
Contenido del paquete
- Osciloscopio digital OWON SDS1102 — 1 ud.
- Sondas — 2 uds.
- Cable de red — 1 ud.
- Cable USB — 1 ud.
- Manual de usuario — 1 ud.
- Certificado de garantía — 1 ud.
