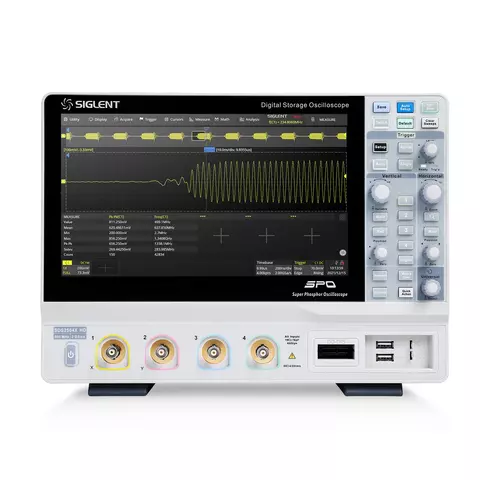

Osciloscopio digital SIGLENT SDS2104X HD
SIGLENT SDS2104X HD es un osciloscopio de fósforo digital de 4 canales, equipado con convertidor análogo-digital de 12 bit. Ancho de banda 100 MHz, frecuencia de muestreo 2 Gsa/s, memoria de 200 MB, pantalla de 10.1 pulgadas.
El aparato pertenece a la nueva generación de osciloscopios de fósforo (SPO - Super Phosphor Oscilloscope) con velocidad de captación de formas de onda hasta 100 000 osc/s (modo normal) y hasta 500 000 osc/s en el modo secuencial, soporta hasta 256 niveles de gradación de intensidad de señal y permite reflejar temperatura de color.
SIGLENT SDS2204X HD está equipado con un sistema innovador de disparo digital de alta sensibilidad y nivel bajo de fluctuaciones. Sistema de disparo soporta varios modos potentes, incluyendo el modo de disparo por el bus serial. Funciones de registro de formas de ondal, búsqueda y navegación, diagrama de Bode, análisis de potencia y histograma permiten captar, almacenar y analizar grabaciones extendidas de formas de señales.
Así mismo, el aparato ofrese una amplia gama de herramientas de medición, funciones matemáticas, opciones para generador de señales arbitrarias con frecuencia 25 MHz y decodificación serial.
Equipado con pantalla táctil capacitiva de 10,1" que soporta gestos multitoque, manejo por raton, teclado externo, y posee interfaz de usuario amigable.
Particularidades
- Alta resolución (12 bit):
- convertidores análogo-digitales de 12 bit con frecuencia de muestreo hasta 2 GSa/s;
- interfaz externa con el nivel de ruidos μVrms (valor medio cuadrático) con el ancho de banda 500 MHz y precisión de ganancia DC 0,5 %.
- 4 canales analógicos.
- Nueva generación de osciloscopios de fósforo (SPO - Super Phosphor Oscilloscope):
- velocidad de captación de formas de onda hasta 100 000 osc/s (modo normal) y hasta 500 000 osc/s en el modo secuencial;
- soporta hasta 256 niveles de gradación de intensidad de señal y permite reflejar temperatura de color;
- longitud de grabación - hasta 200 Mbit/canal;
- sistema de disparo digital.
- Disparo inteligente: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay y Video (soporta HDTV). Función "Zone Trigger" simplifica disparo avanzado.
- Disparo y decodificación por el bus serial, soporta protocolos I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT y Manchester
- Modo de segmentación de memoria (secuencial) que divide grabación máxima en varios segmentos (hasta 80 000) de conformidad con las condiciones de disparo fijadas por el usuario (intervalo de tiempo muerto entre segmentos muy corto).
- Función de grabación de formas de onda (ocsilogramas) en el registro (longitud máxima de grabación – 80 000 capturas).
- 50+ tipos de mediciones automáticas, soporta cómputo de estadísticas con histograma, rastreo (track), tendencia (trand), operaciones lógicas y matemáticas, historial, mediciones relativas.
- Operaciones matemáticas (2 Mpts FFT, suma, resta, multiplicación, división, integración, diferencial, raiz cuadrada, etc.), editor de fórmulas.
- Varias opciones de análisis de datos: búsqueda, navegación, voltímetro digital, contador, histograma de forma de señal, diagrama de Bode y análisis de potencia.
- Modo de lectura de alta velocidad con mediación(Average), ERES.
- Función de chequeo rápido de máscaras con ayuda de Mask Editor para crear máscaras personalizadas.
- 16 canales digitales (opcional).
- Generador de señales integrado de 25 MHz.
- Pantalla TFT LCD táctil capacitiva de 10,1" con resolución 1024×600 (soporta gestos multitoque).
- Intefaces: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out.
- Servidor web integrado soporta manejo remoto mediante el puerto LAN a través del explorador web.
- Soporta comandos de control remoto SCPI.
- Soporta manejo por ratón y teclado externo.
Especificaciones técnicas
Model | SDS2104X HD | SDS2204X HD | SDS2354X HD |
Ancho de banda | 100 MHz | 200 MHz | 350 MHz |
Canales | 4 + EXT | ||
Frecuencia de muestreo | 2 GSa/s (2 canales), 1 GSa/s (4 canales) | ||
Memoria (máx.) | 200 MB (2 canales), 100 MB (4 canales) | ||
Velocidad de captura | 100 000 osc/s (modo estándar), 500 000 osc/s (modo secuencial) | ||
Tipos de disparo | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial | ||
Disparo en serie y decodificación | estándar: I2C, SPI, UART, CAN, LIN opcional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (solamente decodificación) |
||
Operaciones matemáticas | 2 trazos FFT 2 Mpts, +, -, x, ÷, ∫dt, d/dt, √, identidad, rechazo, valor absoluto, función de signo, ex, 10x, ln, lg, interpolación, MaxHold, MinHold, ERES, valor medio, editor de fórmulas |
||
Mediciones automáticas | 50+ parametros , cómputo de estadísticas con histograma, rastreo (track), tendencia (trand) | ||
Análisis de datos | Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot y Power Analysis | ||
Canal digital (opcional) | 16 canales; frecuencia máxima de muestreo hasta 500 MSa/s; longitud de registro hasta 50 Mb | ||
Generador de señales (opcional) | generador de señales de un canal, frecuencia hasta 25 MHz, frecuencia de muestreo 125 MSa/s, memoria de formas de onda 16 kpts. | ||
Interfaz | USB 2.0 Host×3, USB 2.0 Device, 10/100 M LAN, disparo externo, salida auxiliar (TRIG OUT, PASS/FAIL) | ||
Pantalla | TFT LCD táctil capacitiva de 10,1" (1024×600) | ||
Dimensiones | 317,2 mm × 236 mm × 149 mm | ||
Peso | neto: 4,1 kg bruto: 5,6 kg |
Video
Manual de usuario
Descargar manual de usuario para SIGLENT SDS2104X HD (en inglés).
Ficha técnica
Descargar ficha técnica para SIGLENT SDS2104X HD (en inglés).
Contenido del paquete
- Osciloscopio digital SIGLENT SDS2104X HD — 1 ud.
- Cable USB — 1 ud.
- Sonda pasiva (500 MHz) — 4 uds.
- Cable eléctrico — 1 ud.
- Ratón inalámbrico — 1 ud.
- Manual de usuario — 1 ud.
- Certificado de calibración — 1 ud.
