Reflectómetro óptico (OTDR) AFL FS200-300-BAS-P1-W1 - FS200 OTDR Basic Kit
Código: 912200
Reflectómetro óptico (OTDR) AFL FS200-300-BAS-P1-W1 - FS200 OTDR Basic Kit
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
USD 5300.00
Agregar
Información general
Video
Video
Video
Video
1 kg
Disponibilidad:
HK
Aparato diseñado para detectar, identificar, localizar y reparar fallas en las redes ópticas. Equipado con fuente de radiación láser, medidor de potencia y localizador visual de fallos (VFL). Leer más
Ahorrar con mayoreo
¡Atención! Producto será enviado en el transcurso de 10 días hábiles.
Descripción
AFL FS200-300-BAS-P1-W1 - FS200 OTDR Basic Kit es un reflectómetro óptico (OTDR) equipado con funciones SmartAuto y LinkMap, diseñado para detectar, identificar, localizar y reparar fallos en las redes ópticas monomodo. El aparato utiliza criterios pass/fail industriales estándares o editables por el usuario y muestra resultados de pruebas en forma de íconos a color LinkMap, que inmediatamente reflejan el estado de la red. Posee función de ajuste automático de configuraciones de prueba, reduce el tiempo de operación y simplifica interpretación de resultados, permite almacenar resultados de mediciones en la memoria interna o externa.

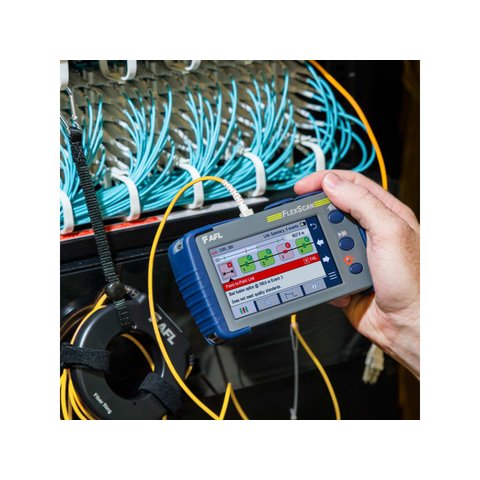

Es un aparato compacto (86 mm × 160 mm × 43 mm) y liviano, que fácilmente cabe en el bolsillo, equipado con pantalla táctil grande con nivel de brillo suficiente para trabajar dentro de instalaciones y en las condiciones de campo.
Es un modelo equipado con una fuente de radiación láser integrada, medidor de potencia óptica y localizador visual de fallos (VFL), que permite visualizar resultados de mediciones y crear reportes con ayuda de software compatible con Windows (incluido).
Particularidades
- Longitud de onda: 1310/1550 nm, rango dinámico: 37/36 dB.
- Modo FleXpress® permite efectuar pruebas completas OTDR en <5 segundos.
- Pruebas hasta 1:64 PON con zona muerta PON de 25 metros.
- Sistema de interpretación sencilla de resultados LinkMap® con indicación pass/fail.
- Longitud de onda sencilla, doble o triple para fibra monomod.
- Un solo puerto para realizar pruebas OTDR en las redes en función y fuera de servicio.
- Localizador visual de fallos (VFL), medidor de potencia óptica y fuente de radiación láser integrados.
- Equipado con Bluetooth y WiFi.
- Conmutador MPO integrado, controlado mediante el puerto USB.
- Aparato compacto y liviano, diseñado para trabajar en condiciones del campo.
Uso
- Detección y reparación de fallos en redes PON y redes de punto a punto.
- Pruebas OTDR, medición de pérdidas por inserción y potencia.
- Localización de fallos que exceden umbrales pass/fail industriales o establecidos por el usuario.
- Localización visual de puntos de ruptura o dobladura.
Especificaciones técnicas
| Tipo de emisor | láser |
| Clase de seguridad | Clase I |
| Tipo de fibra | monomod |
| Longitud de onda (nm) | 1310/1550 |
| Tolerancia de longitud de onda central | ±20 nm (en el modo CW) |
| Rango dinámico (dB) | 37/36 |
| Zona muerta por evento (m) | 0.8 |
| Zona muerta por atenuación (m) | 3.5 |
| Zona muerta PON (m) | 25/25 |
| Anchura de impulso | 3, 5, 10, 20, 30, 50, 100, 200, 300, 500 ns; 1, 2, 3, 10 µs; 20 µs |
| Ajuste de rango | desde 250 m hasta 240 km |
| Puntos de muestreo | hasta 300 000 (archivo .SOR en el modo Expert) |
| Distancia entre puntos de muestreo | desde 5 cm hasta 16 m |
| Índice grupal de refracción (GIR) | desde 1,3000 hasta 1,7000 |
| Precisión de distancia | ±(1 +0.003 % x distancia + distancia entre puntos de muestreo) |
| Linealidad (dB/dB) | ±0.05 |
| Formato de archivo de trazado | Telcordia SR-4731 Issue 2 compatible .SOR |
| Almacenamiento de archivos de trazado | memoria interna 4 GB (aprox. >5000 trazos) memoria USB externa |
| Transferencia de datos al ordenador | por cable USB, Bluetooth® o WiFi (opcional) |
| Modos estándares OTDR | SmartAuto, Expert, Real Time |
| Modos de visualización | LinkMap Summary, LinkMap Events, Trace |
| Prueba FleXpress | Sí |
| Frecuencia de actualización en tiempo real | hasta 4 Hz |
| Protección de fibra activa | con potencia de entrada ≤ +15 dBm para longitudes de ondas en el rango de 1260 a 1675 nm |
| Detección de fibra activa | reporta fibra activa con señal de entrada ≥ -35 dBm para longitudes de ondas en el rango de 1260 a 1675 nm |
| Aislamiento de filtro PON | >50 dB para longitudes de ondas en el rango de 1260 a 1600 nm |
| Prueba PON OTDR en tiempo real | 1650 nm usando el detector con filtro |
| Localizador visual de fallos (VFL) | |
|---|---|
| Tipo de emisor | láser rojo visible, 650 ± 20 nm |
| Clase de seguridad | clase II |
| Potencia de salida (nominal) | 0,8 mW (fibra monomod) |
| Modos | CW, 2 Hz intermitente |
| Fuente de radiación láser (OLS) | |
| Tipo de emisor | láser |
| Clase de seguridad | Clase I |
| Tipo de fibras | monomod |
| Longitudes de ondas | 1310/1550 nm |
| Tolerancia de longitud de onda central | ±20 nm (en el modo CW) |
| Anchura espectral (FWHM) | 5 nm (máx.) |
| Modulación interna | 270 Hz, 330 Hz, 1 kHz, 2 kHz, CW, identificador de onda |
| Identificador de onda | compatible con AFL OPM/OLS |
| Estabilidad de potencia de salida | ≤ ±0,1 dB (15 minutos); ≤ ±0,15 dB (8 horas) |
| Potencia de salida | -3 dBm ±1,5 dB |
| Medidor de potencia óptica (OPM) | |
| Longitudes de ondas calibradas | 1310, 1490, 1550, 1625, 1650 nm |
| Tipo de detector | InGaAs, diámetro 1 mm |
| Rango de mediciones | desde +23 hasta -50 dBm |
| Rango de detección de tono | desde +3 hasta -35 dBm |
| Rango de identificación de longitud de onda | desde +3 hasta -35 dBm |
| Precisión | ±0,25 dB |
| Resolución | 0,01 dB |
| Unidades de medición | dB, dBm, W (nW, µW, mW) |
| Datos generales | |
| Dimensiones | 86 mm × 160 mm × 43 mm |
| Peso | 0,4 kg |
| Temperatura de trabajo | de -10 °C hasta +50 °C, con humedad relativa de 0 hasta 95 % (sin condensación) |
| Temperatura de almacenamiento | de -40 °C hasta +70 °C, con humedad relativa de 0 hasta 95 % (sin condensación) |
| Alimentación | batería recargable Li-Pol / adaptador AC |
| Tiempo de funcionamiento autónomo de batería | >12 horas |
| Pantalla | LCD a color táctil de 4,3 pulgadas con iluminación, 480 × 272 |
| Puertos USB | 1 USB host, 1 micro USB |
Video
Manual de usuario
Descargar manual de usuario para AFL FS200-300-BAS-P1-W1 - FS200 OTDR Basic Kit (inglés).
Contenido del paquete
- Reflectómetro óptico AFL FS200-300-BAS-P1-W1 - FS200 OTDR Basic Kit — 1 ud.
