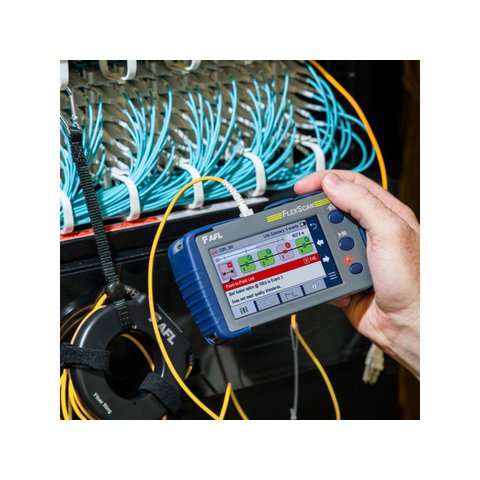

Оптический рефлектометр AFL FS200-100-BAS-P0-W0 - FS200 OTDR Basic Kit
AFL FS200-100-BAS-P0-W0 - FS200 OTDR Basic Kit – это оптический рефлектометр, предназначенный для обнаружения, определения местоположения и устранения проблем в одномодовых оптических сетях. Он разработан как для новичков, так и для опытных технических специалистов, работающих в различных средах, от FTTH PON до сетей точка-точка. Рефлектометр использует стандартные отраслевые или пользовательские критерии прохождения/непрохождения и отображает результаты с помощью цветных иконок LinkMap, которые мгновенно показывают состояние сети. Прибор обеспечивает автоматическую тестовую настройку, сокращает время испытаний и упрощает интерпретацию результатов, улучшая эффективность и снижая затраты.
Особенности
- Простые для понимания результаты LinkMap® с индикацией прохождения/непрохождения.
- Одноволновой, двухволновой или трехволновой режим одномодового волокна.
- Один порт для тестирования OTDR в рабочем и автономном режимах.
- Встроенный VFL (визуальный локатор неисправностей).
- Управление интегрированным переключателем MPO через USB.
- Прочный, легкий, портативный для использования в полевых условиях.
Применение
- Проверка или устранение неполадок в PON или сети точка-точка.
- Тестирование OTDR, а также измерение вносимых потерь и мощности.
- Определение местоположения неисправностей, превышающих установленные отраслевые или пользовательские пороговые значения прохождения/не прохождения.
- Визуальное определение местоположения макроизгибов или обрывов.
Технические характеристики
Тип эмиттера | лазер |
Класс безопасности | Класс I |
Тип волокна | одномодовое |
Длина волны | 1310/1550 нм |
Допуск центральной длины волны | ±20 нм (в режиме непрерывной работы (CW)) |
Динамический диапазон | 32/30 дБ |
Мертвая зона по событию | 0,8 м |
Мертвая зона по аттенюации | 3,6 м |
Ширина импульса | 3, 5, 10, 20, 30, 50, 100, 200, 300, 500 нс; 1, 2, 3, 10 мкс; 20 мкс |
Настройки диапазона | от 250 м до 240 км |
Точки выборки | до 300 000 (файл .SOR в экспертном режиме) |
Расстояние между точками данных | от 5 см до 16 м |
Групповой показатель преломления (GIR) | от 1,3000 до 1,7000 |
Точность расстояния | ±(1 +0.003 % x расстояние + расстояние между точками данных) |
Линейность | ±0,05 дБ/дБ |
Формат файла трассировки | Telcordia универсальный, SOR, выпуск 2 (SR-4731) |
Хранилище файлов трассировки | 4 ГБ внутренней памяти (примерно >5000 трасс) внешний USB-накопитель |
Передача данных на ПК | через USB-кабель, Bluetooth® или WiFi (опция) |
Стандартные режимы OTDR | SmartAuto, Expert, Real Time |
Режимы отображения | LinkMap Summary, LinkMap Events, Trace |
Обновление в реальном времени | до 4 Гц |
Защита активного волокна | при входной мощности ≤ +15 дБм для длин волн в диапазоне от 1260 до 1675 нм |
Обнаружение активного волокна | сообщает о наличии активного оптоволокна при входном сигнале ≥ -35 дБм для длин волн в диапазоне от 1260 до 1675 нм |
Изоляция фильтра PON | >50 дБ для длин волн в диапазоне от 1260 до 1600 нм |
Тест PON OTDR в реальном времени | 1650 нм с использованием детектора с фильтром |
Визуальный локатор неисправностей (VFL) | |
---|---|
Тип эмиттера | красный лазер видимого диапазона, 650 ± 20 нм |
Класс безопасности | класс II |
Выходная мощность (номинальная) | 0,8 мВт (одномодовое волокно) |
Режимы | CW, 2 Гц мигающий |
Общие | |
Габариты | 86 мм × 160 мм × 43 мм |
Вес | 0,4 кг |
Рабочая температура | от -10 °C до +50 °C, от 0 до 95 % относительной влажности (без конденсации) |
Температура хранения | от -40 °C до +70 °C, от 0 до 95 % относительной влажности (без конденсации) |
Мощность | аккумулятор Li-Pol / адаптер переменного тока |
Срок службы батареи | >12 часов |
Дисплей | 4,3-дюймовый цветной сенсорный ЖК-экран, 480 × 272, с подсветкой |
USB-порты | USB-хост, микро-USB |
Видео
Руководство пользователя
Загрузить руководство пользователя для AFL FS200-100-BAS-P0-W0 - FS200 OTDR Basic Kit (англ.).
Комплектация
- Оптический рефлектометр AFL FS200-100-BAS-P0-W0 - FS200 OTDR Basic Kit — 1 шт.
- Ремешок на запястье — 1 шт.
- Мягкая сумка для переноски — 1 шт.
- Краткое руководство — 1 шт.
- Программное обеспечение TRM 2.0 Basic Test Results Manager — 1 шт.
