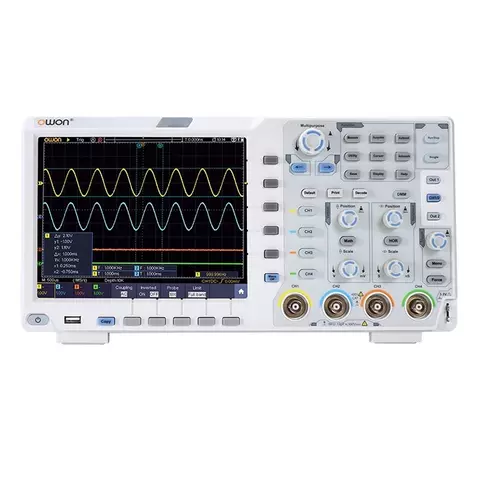

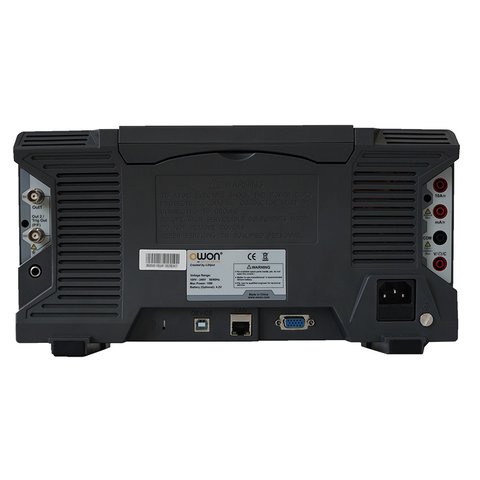

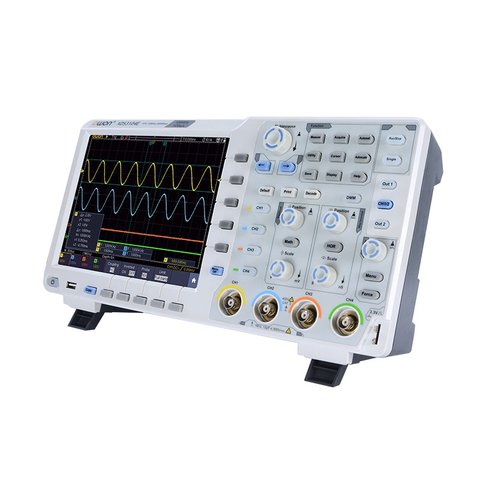

Osciloscopio digital OWON XDS3104E

Código: 875027
Osciloscopio digital OWON XDS3104E
Información general
Descripción
Características
Entrega
Pago
Garantía
USD 499.00
Notificar
su llegada
Información general
2.6 kg Garantía: 12 meses
Osciloscopio digital de cuatro canales con el ancho de banda 100 MHz, frecuencia de muestreo en tiempo real hasta 1 GSa/s, memoria 40 M y resolución vertical 8 bit.
USD 499.00
Notificar
su llegada
Agregar a los productos deseados
Comparar
Comparar
USD 499.00
Notificar
su llegada
No es posible calcular el coste de envío

También le podrían interesar

Osciloscopio de fósforo digital SIGLENT SDS1104X E
Bestseller
Agregar a los productos deseados
Osciloscopio de fósforo digital SIGLENT SDS1104X-E
USD 499.00
USD 449.10
Agregar a los productos deseados
Añadir al carro
Osciloscopio de fósforo digital de 4 canales con el ancho de banda 100 MHz, frecuencia de muestreo en tiempo real 1 GSa/s, memoria de 14 MB, velocidad de captura de oscilogramas hasta 400,000 osc/seg y pantalla TFT LCD de 7.0".
Bestseller
Disponibilidad: HK
Ver el coste del envío
ID: 874773 6 kg
Descripción

OWON XDS3104E es un osciloscopio digital de sobremesa de cuatro canales con el ancho de banda 100 MHz.

Particularidades

  • Nivel bajo de ruidos del fondo.
  • Pantalla LCD de alta resolución de 8" (800 x 600), opcionalmente puede suministrarse con pantalla táctil.
  • Interfaz de usuario amigable.
  • Funciones SCPI y LabVIEW.
  • Varias interfaces de comunicación: USB host, USB device, puerto USB para PictBridge, LAN, AUX y VGA.

Datos técnicos

Leer más
Descripción

OWON XDS3104E es un osciloscopio digital de sobremesa de cuatro canales con el ancho de banda 100 MHz.

Particularidades

  • Nivel bajo de ruidos del fondo.
  • Pantalla LCD de alta resolución de 8" (800 x 600), opcionalmente puede suministrarse con pantalla táctil.
  • Interfaz de usuario amigable.
  • Funciones SCPI y LabVIEW.
  • Varias interfaces de comunicación: USB host, USB device, puerto USB para PictBridge, LAN, AUX y VGA.

Datos técnicos

  XDS3064E XDS3104E XDS3064AE XDS3104AE
Ancho de banda 60 MHz 100 MHz 60 MHz 100 MHz
Frecuencia de muestreo 1 GS/s
Resolución vertical 8 bit 14 bit
Canales 4
Memoria 40 M
Frecuencia de actualización 45,000 wfms/s
Tiempo de subida (en la entrada, típico) ≤5.8 ns ≤3.5 ns ≤5.8 ns ≤3.5 ns
Escala horizontal 2 ns/div - 1000 s/div
Impedancia de entrada 1 MΩ ± 2%, en paralelo con 15pF ± 5pF
Voltaje máximo de entrada 1 MΩ ≤ 300 Vrms;
Precisión de mediciones DC ±3%
Precisión DC promedio ≥16:±(3% +0.05div) para △V
Factor de atenuación de sondas 0.001X - 1000X, con paso 1 - 2 - 5
Respuesta FB (AC, -3dB) ≥5 Hz
Precisión de frecuencia de muestreo ±1 ppm
Interpolación (sinx)/x,x
Precisión de intervalo (△T) (ancho de banda completo) Singular: ±(1 intervalo de tiempo + 1ppm x lectura + 0.6ns); Promedio > 16: ±(1 intervalo de tiempo + 1ppm x lectura + 0.4ns)
Acoplamientos de entrada DC, AC, GND
Sensibilidad vertical 1 mV/div - 10 V/div (at input)
Tipos de disparo Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232
y CAN (opcional)
Decodificación del bús (opcional) I2C, SPI, RS232, CAN
Modos de disparo Automático, normal, singular
Rango vertical ±2V(1mV/div~50mV/div);±20V(100mV/div~1V/div);±200V(2V/div~10V/div)
Funcionas matemáticas +, -, *, /, FFT, integral, diferencial, valor cuadrático medio, personalizadas
Sistemas de video Estándares NTSC, PAL y SECAM
Mediciones por cursor △V, △T entre cursores, △V y △T entre cursores, mediciones automáticas
Mediciones automáticas Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Almacenamiento de resultados 100 oscilogramas
Generales
Interfaces de comunicación USB host, USB device, Trig Out (P/F), LAN y VGA (opcional)
Pantalla LCD a color de 8", 800 x 600 píxeles
Alimentación 100 V - 240 V AC, 50/60 Hz, CAT II
Batería (opcional) 3.7 V, 13200 mA
Dimensiones 340 × 177 × 90 mm

Video

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Contenido del paquete

  • Osciloscopio digital OWON XDS3104E — 1 ud.
  • Cable de red — 1 ud.
  • Cable USB — 1 ud.
  • Sondas — 1 juego
  • Guía rápida — 1 ud.
  • CD con software — 1 ud.
Características
Cantidad de canales
  • de 4 canales
Banda de frecuencias
  • 100 MHz
Tipo
  • de mesa
  • táctil
Frecuencia de muestreo
  • 1 GS/s
Diagonal de pantalla
  • 8,0" TFT LCD
Capacidad de memoria
  • 40 MB
