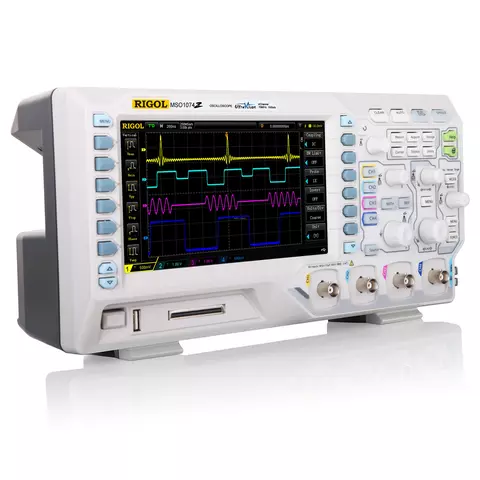

Osciloscopio digital RIGOL MSO1074Z-S
con asesor
RIGOL MSO1074Z-S es un nuevo osciloscopio de señales mixtas con 16 canales digitales, 4 canales analógicos, ancho de banda 70 MHz y pantalla de 7 pulgadas, perteneciente a la nueva serie de osciloscopios económicos, compactos y livianos. RIGOL MSO1074Z-S permite realizar mediciones con gran precisión y captar hasta 30 000 oscilogramas por segundo. Está equipado con un generador de señales de dos canales (25 MHz).
Osciloscopio digital RIGOL MSO1074Z-S es un aparato diseñado para realizar las pruebas industriales, mantenimiento de equipos en función, chequeo de circuitos electrónicos, investigaciones y tareas educativas.
Particularidades
- Ancho de banda: 70 MHz.
- Canales: 4 analógicos + 16 digitales.
- Frecuencia de muestreo en tiempo real: hasta 1 Gsa/s.
- Capacidad de memoria: 12 Mpts.
- Generador de señales de dos canales (25 MHz) integrado.
- Tecnología innovadora UltraVision.
- Pantalla LCD a color de 7 pulgadas.
- Sensibilidad vertical: 1 mV/div – 10 V/div.
- Funciones matemáticas: suma, resta, multiplicación, división, FFT, etc.
- Diseño compacto y liviano.
Datos técnicos
| Ancho de banda | 70 MHz |
| Canales | 4 + 16 |
| Frecuencia de muestreo en tiempo real | 1 Gsa/s |
| Capacidad de memoria | 12 M puntos, 24 M puntos (opcional) |
| Captura de oscilogramas | 30 000 oscilogramas/segundo |
| Sensibilidad vertica | 1 mV/div – 10 V/div |
| Diapasón de decalaje | 1 mV/div - 499 mV/div: ± 2 V 500 mV/div - 10 V/div: ± 100 V |
| Resolución vertical | 8 bit |
| Funciones matemáticas | suma, resta, multiplicación, división, FFT, personalizadas |
| Voltaje de salida | ~ 3 V, pico-pico | Frecuencia | 1 kHz |
| Potencia | 50 W (max.) |
| Alimentación | 100-120 V/50 Hz/60 Hz/400 Hz 100-240 V/50 Hz/60 Hz |
| Enfriamiento | ventilador |
| Pantalla | LCD a color de 7 pulgadas (800×480) |
| Peso | 3,8 kg (± 0,2 kg) |
| Dimensiones | 313,1 × 160,8 × 122,4 mm |
Información Adicional
Descargar Ficha de datos de RIGOL MSO1074Z-S (en inglés).
Descargar Manual de usuario de RIGOL MSO1074Z-S (en inglés).
Video
Contenido del paquete
- Osciloscopio digital RIGOL MSO1074Z-S — 1 ud.
- Cable de alimentación — 1 ud.
- Sondas pasivas — 4 uds.
- Cable USB — 1 ud.
