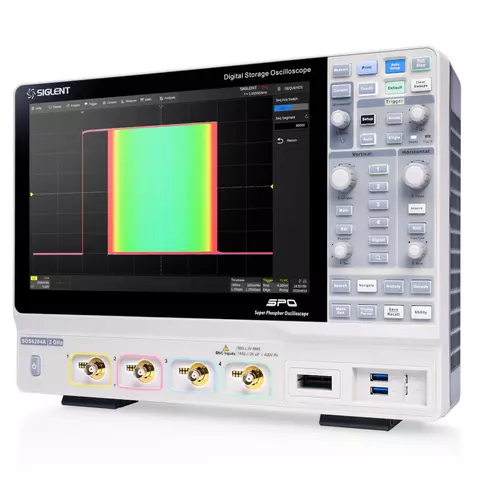

Osciloscopio digital SIGLENT SDS6054A

SIGLENT SDS6054A – es un osciloscopio digital de cuatro canales con un ancho de banda de 500 MHz, una velocidad de muestreo de 5 GS/s y una profundidad de memoria estándar de hasta 500 MB. El dispositivo utiliza la tecnología SPO (Super Phosphor Oscilloscope) de última generación con una velocidad máxima de captura de formas de onda de 170.000 formas de onda por segundo. (modo normal, hasta 750.000 formas de onda por segundo en modo de medición secuencial), soporte para 256 niveles de gradación de la intensidad del oscilograma y un modo de visualización de la temperatura del color.

El osciloscopio cuenta con un innovador sistema de disparo digital de alta sensibilidad y bajo jitter. El sistema de puesta en marcha admite varios modos potentes, en particular la puesta en marcha del bus serie. Las funciones de registro histórico, búsqueda y navegación, gráfico de Bode, análisis de potencia y diagrama de ojos/fluctuación de fase permiten capturar, almacenar y analizar registros avanzados de señales.

El SIGLENT SDS6054A también ofrece una impresionante gama de funciones de medición y matemáticas, opciones para un generador de forma de onda arbitraria de 25 MHz y decodificación en serie.

La gran pantalla táctil capacitiva de 12,1" admite gestos multitáctiles, y el diseño de fácil manejo con acceso a un solo botón para las funciones más utilizadas puede mejorar significativamente la eficiencia del trabajo. El osciloscopio también admite el control mediante ratón y teclado externo.

Particularidades

• 4 canales analógicos, ancho de banda de 500 MHz con una frecuencia de muestreo de 5 G-muestras por segundo por canal.
• Bajo ruido de fondo, soporte de la escala vertical desde 0,5 mV/ División hasta 10 V/ División.
• Tecnología de osciloscopio de fósforo de próxima generación (SPO):
  • Velocidades de captura de oscilogramas de hasta 170.000 osc/s (modo normal) y 750.000 osc/s (modo secuencial);
  • Admite 256 niveles de gradiente de intensidad del osciloscopio, gradiente de temperatura;
  • profundidad máxima de memoria 500 MB (un canal), 250 MB (dos canales), 125 MB (3 o 4 canales);
  • sistema digital de puesta en marcha.
• Puesta en marcha inteligente: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay y Video (soportado HDTV), Zone Trigger (simplifica la puesta en marcha ampliada).
• Tipo de inicio y decodificación en serie (estándar), admite protocolos I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT y Manchester.
• Modo de memoria segmentada, que divide la longitud máxima de grabación en varios segmentos (hasta 80.000), en función de las condiciones de arranque definidas por el usuario.
• Función de grabación del historial (longitud máxima del oscilograma 80.000 fotogramas).
• Mediciones automáticas sobre más de 50 parámetros, soporte para estadísticas de conteo con histograma, pista, tendencia, operaciones lógicas, operaciones matemáticas, historial, mediciones relativas.
• 4 indicaciones de operaciones matemáticas (FFT 8 puntos M, suma, resta, multiplicación, división, integración, diferencial, raíz cuadrada, etc.), soporte de editor de fórmulas.
• Numerosas funciones de análisis de datos: búsqueda, navegación, voltímetro digital, contador, histograma de forma de onda, diagrama de Bode, análisis de potencia y diagrama de ojos/análisis de jitter.
• Promedio por hardware de alta velocidad, Eres (resolución mejorada).
• Comprobación de máscaras basada en hardware de alta velocidad con la herramienta Mask Editor para crear máscaras personalizadas.
• 16 canales digitales (opcional).
• Generador de señales de 25 MHz incorporado con varias señales preestablecidas.
• Gran pantalla táctil TFT LCD de 12,1" con resolución de 1280×800; admite gestos multitáctiles.
• Varias interfaces: USB host, dispositivo USB (USBTMC), LAN (VXI-11/Telnet/Socket), tarjeta micro SD, Pass/Fail, Trigger Out, HDMI.
• El servidor web integrado permite el control remoto a través del puerto LAN mediante un navegador web.
• Soporte para comandos de control remoto SCPI.
• Soporte de ratón y teclado inalámbricos.

Especificaciones técnicas

Manual del usuario

  Descargar manua del usuario de SIGLENT SDS6054A (ingl.).

Especificaciones adicionales

  Descargar Especificaciones adicionales de SIGLENT SDS6054A (ingl.).

Contenido del paquete

• Osciloscopio digital SIGLENT SDS6054A - 1 ud.
• Cable USB - 1 ud.
• Sondas pasivas - 4 uds.
• Ratón inalámbrico - 1 ud.
• Cable de alimentación - 1 ud.
• Breve instrucción - 1 ud.
