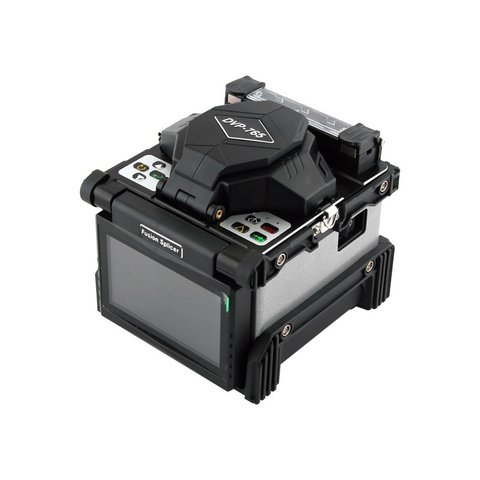

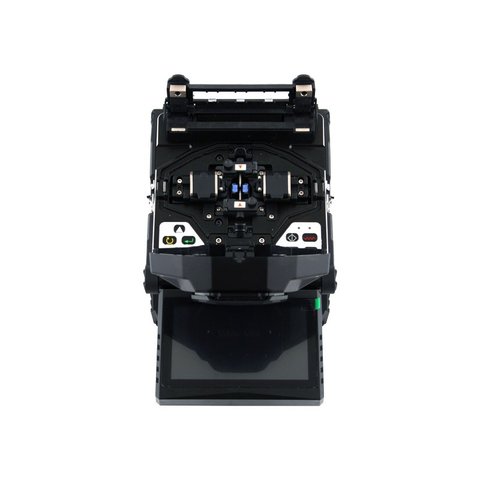

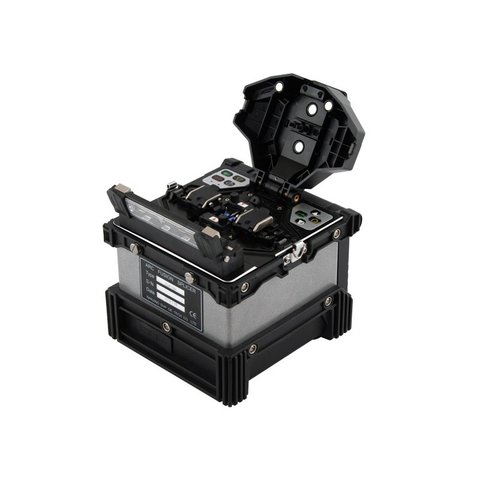

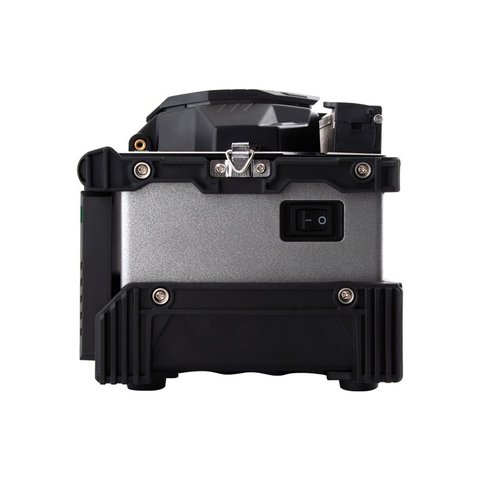

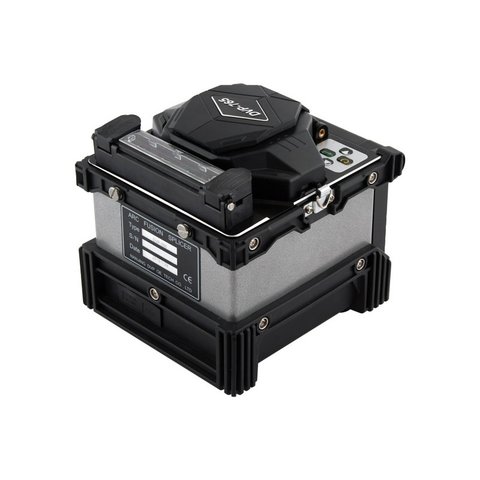

Empalmadora de fibra óptica DVP-765
Información general
Descripción
DVP-765 es una empalmadora de fibra óptica versátil con el sistema de alineamiento de fibras por el núcleo, diseñada para fusionar mayoría de las fibras ópticas existentes, incluyendo las fibras G.657. Además de fibras sencillas, con ayuda de sujetadores universales DVP-765 permite empalmar cables planos tipo FTTH y cables de conexión con diámetro Ø 3 mm.
El aparato está equipado con un horno modernizado, que ofrece posibilidad de efectuar calentamiento (contracción térmica) de mangueras en 20 segundos y tiene función de inicio automático al cerrar la tapa.
DVP-765 está equipada con una camisa de caucho, que protege la carcasa de daños mecánicos y permite trabajar en condiciones ambientales adversas. Su batería con capacidad de 6500 mAh permite realizar hasta 260 ciclos de fusión/calentamiento sin recargarl.
Particularidades
- Diseño compacto y liviano
- Operaciones completamente automatizadas
- Horno con función de arranque automático
- Tiempo de fusión: 8 seg., tiempo de calentamiento: 20 seg
- Permite empalmar cables planos FTTH
- Capacidad de almacenamiento: hasta 200 de imágenes
- Pantalla LCD a color
- Batería recargable con capacidad 6500 mAh (hasta 260 ciclos de fusión/calentamiento)
Especificaciones técnicas
| Método de alineamiento de fibras | PAS (alineamiento por el núcleo) |
| Fibras aplicables | monomodo SM (ITU-T G.652) multimodo MM (ITU-T G.651) monomodo con el área de dispersión desplazada DS (ITU-T G.653) monomodo dispersión no nula desplazada NZDS (ITU-T G.655) monomodo con pérdidas reducidas en las dobladuras (ITU-T G.657) |
| Diámetro de fibras | 80-150 µm |
| Diámetro de recubrimiento | 100 μm - 3 mm |
| Longitud de fibra pelada | 8-16 mm |
| Pérdidas típicas en el empalme |
SM: 0.02 dB MM: 0.01 dB DS: 0.04 dB NZDS: 0.04 dB G.657: 0.02 dB |
| Tiempo de fusión | 8 s |
| Evaluación de pérdidas | por desplazamiento de núcleos de fibras |
| Longitud de manguera (cartucho) | 20 - 60 mm |
| Pérdidas de retorno | >60 dB |
| Programas de fusión | 6 pre-instalados, 74 definidos por el usuario |
| Programas de calentamiento | 6 pre-instalados, 14 definidos por el usuario |
| Prueba de resistencia mecánica del empalme | fuerza de extensión 200 g |
| Aumento de imagen | 300X |

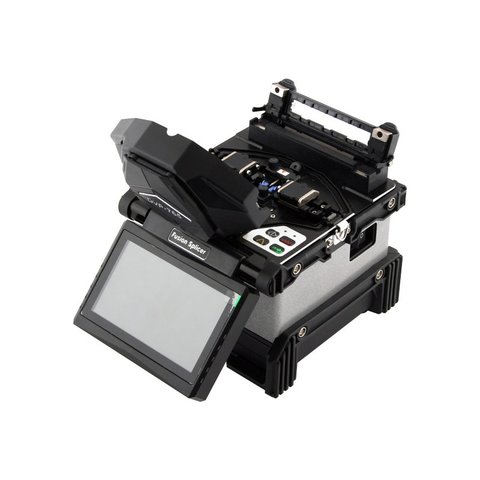

| Visualización del empalme | ejes X y Y simultáneamente con ayuda de dos cámaras en la pantalla LCD a color (con posibilidad de ajustar el ángulo de inclinación de pantalla) |
| Alimentación eléctrica | red eléctrica: ~80-260 V; batería recargable de 12 V con capacidad 6500 mAh |
| Funcionamiento autónomo | aprox. 260 ciclos de fusión/calentamiento |
| Vida útil de electrodos | 5000 descargas |
| Condiciones ambientales de trabajo | altura: 0 - 5000 m sobre nivel del mar <br> humedad relativa: 0 - 95%<br> temperatura: -5°C - +40°C |
| Dimensiones | 152 mm × 142 mm × 145 mm |
| Peso | 1,57 kg / 1,98 kg (con batería) |

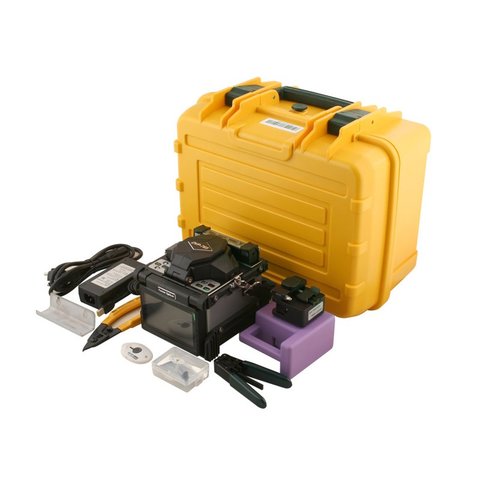

Contenido del paquete
- Empalmadora de fibra óptica DVP-765 — 1 ud.

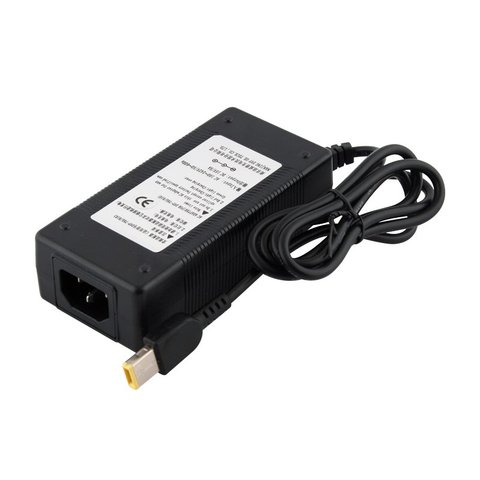

- Adaptador de red — 1 ud.
- Cable eléctrico — 1 ud.
- Electrodos de repuesto — 2 uds.
- Cortadora de fibras — 1 ud.
- Peladora de fibras CFS-2 — 1 ud.
- Peladora de fibras FTTH — 1 ud.
- Bandeja de enfriamiento — 1 ud.
- Maletín de transporte — 1 ud.
- Manual de usuario — 1 ud.
