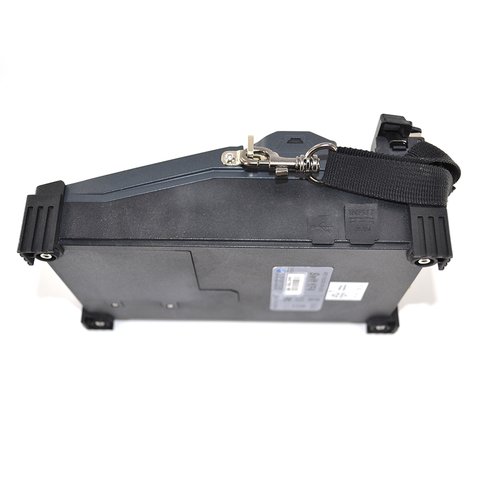

Empalmadora de fibra óptica Ilsintech KF4
Código: 913014
2 kg
Disponibilidad:
HK
Garantía: 12 meses Empalmadora de fibra óptica con el método de alineamiento de fibras por el revestimiento mediante el surco activo en forma de V. Tiempo de fusión: 7 s (fibra SM), tiempo de calentamiento: 13 s. Leer más
¡Atención! Producto será enviado en el transcurso de 10 días hábiles.
Ilsintech KF4 es una empalmadora de fibra óptica compacta, diseñada para fusionar cables de fibra óptica durante instalación y mantenimiento de redes FTTx y PON. El aparato permite trabajar en condiciones ambientales adversas, está protegido contra daños mecánicos, polvo y humedad.
Equipada con una batería de alta capacidad que garantiza hasta 200 ciclos de fusión/contracción térmica de fibras monomodo y multimodo. Vida útil de electrodos: 38 000 descargas, vida últil de cuchilla de cortadora de fibras: hasta 110 000 cortes.
Particularidades
- Control remoto mediante Internet.
- Vida útil de cuchilla de cortadora: hasta 110 000 cortes.
- Vida útil de electrodos: hasta 38 000 descargas.
- Herramienta perfecta para instalación y mantenimiento de redes en plantas industriales, centros de datos, redes de banda ancha y FTTH.
- Método de alineamiento de fibras por el surco activo en forma de V, sujetadores universales de fibras.
- Diseño muy compacto y liviano: peso con batería: 1,1 kg, dimensiones: 124 × 189 × 75 mm.
- Compatible con el conector Fusion Splice-on (SOC).
Especificaciones técnicas
Método de alineamiento de fibras | IPAAS, surco activo en forma de V |
Tipos de fibras compatibles | 0.25 mm, 0.9 mm, 2.0 mm, 3.0 mm, cable interior |
Número de fibras | fibra sencilla |
Diámetros de fibras aplicables | Diámetro de fibra: 125 μm, diámetro de recubrimientor: 150 μm~3 mm |
Longitud de empalme | 7 mm - 16 mm (0.28" - 0.63") |
Número de programas | fusión: 300, calentamiento: 100 |
Pérdidas de fusión (promedio) | SM: 0,02 dB, MM: 0,01 dB, DS: 0,04 dB, NZDS: 0,04 dB |
Pérdidas de retorno | >60 dB |
Tiempo de fusión | 7 s (fibra SM) |
Función de evaluación de pérdidas de fusión | sí |
Tiempo de calentamiento de tubo termoretráctil | 13 s (para tubos de 60 mm) |
Tubos (mangas) termoretráctiles compatibles | 40 mm (2,4"), 60 mm (1,5"), micro |
Almacenamiento de resultados | resultados: hasta 5 000, imágenes: hasta 5000 |
Prueba de resistencia mecánica del punto de fusión | 1.96 N ~ 2.25 N |
Cámaras y pantalla | 2 cámaras CMOS 2 AXIS con pantalla LCD a color de 109 mm (4,3") |
Aumento | X/Y: 130X , máx: 260X |
Alimentación | batería recargable Li-ion (DC 14.8V, 3400 mAh), adaptador de red AC 100 ~ 240V |
Funcionamiento autónomo de batería | 200 ciclos de fusión/calentamiento |
Vida útil de electrodos | > 38 000 de descargas del arco |
Vida útil de cuchilla de cortadora | > 77 000 cortes + 33 000 (con ajuste de altura de cuchilla hasta 0,12 mm) |
Conexión | mini USB, enchufe de alimentación |
Condiciones ambientales (trabajo) | altura: de 0 a 5000 m sobre nivel del mar temperatura: de -10 a +50˚C; humedad relativa: de 0 a 95% sin condensación velocidad del viento: 15 m/s |
Condiciones ambientales (almacenamiento) | temperatura: de -40 a +80˚C humedad relativa: de 0 a 95% sin condensación |
Dimensiones | 124 × 189 × 75 mm (sin amortiguadores de caucho) |
Peso | 1.1 kg (con batería) |
Video
Manual de usuario
Descargar manual de usuario para Ilsintech KF4 (en inglés).
Contenido del paquete
- Empalmadora de fibra óptica Ilsintech KF4 — 1 ud.
- Cortadora de fibra CS-01BT — 1 ud.
- Batería recargable KF-3400 — 1 ud.
- Cargador para batería FY1701000 — 1 ud.
- Manual de usuario — 1 ud.
- Electrodos de repuesto EI-24 — 1 par
- Maletín de transporte — 1 ud.
- Bandeja de enfriamiento CT-01 (40 mm) — 1 ud.
- Destornillador LD-3300 — 1 ud.
- Cable USB — 1 ud.
- Sujetador para cartuchos SC-01 — 1 ud.
- Pelacables manual CF-02 — 1 ud.
- Dispensador para alcohol — 1 ud.
- Cepillo — 1 ud.
- Pinza — 1 ud.
- Sujetador de fibra — 1 ud.
