Цифровой осциллограф + тестер компонентов + генератор сигналов 3 в 1 FNIRSI DSO-TC4
Код: 922783
Цифровой осциллограф + тестер компонентов + генератор сигналов 3 в 1 FNIRSI DSO-TC4
Все о товаре
Описание
Характеристики
Доставка
Оплата
Гарантия
Цена ожидается
Все о товаре
0.2 кг Гарантия: 6 месяцев
Портативный осциллограф/тестер компонентов/генератор сигналов, имеет полосу пропускания 10 МГц, частоту дискретизации 48 Мвыб/с, поддерживает генерацию 13 форм сигналов Читать далее
Цена ожидается
Описание

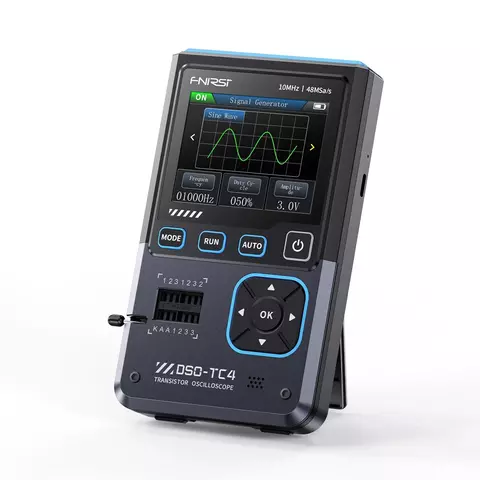

FNIRSI DSO-TC4 — это многофункциональный компактный прибор, объединяющий в себе цифровой осциллограф, генератор сигналов и тестер компонентов. Он предназначен для технического обслуживания, ремонта и разработок, предлагая широкий набор возможностей в одном устройстве.
Благодаря компактному размеру, легкому весу и портативности FNIRSI DSO-TC4 является удобным инструментом для диагностики и отладки в лабораторных и полевых условиях.
Особенности
- Осциллограф:
- Полоса пропускания 10 МГц
- Частота дискретизации 48 МВыб/с
- Защита по напряжению: ±400 В
- Полный набор режимов запуска (автоматический, одиночный, обычный)
- Возможность сохранения и просмотра сигналов для удобного анализа
- Генератор сигналов:
- Поддержка 13 форм сигналов
- Частотный диапазон 0-50 кГц
- Регулируемая амплитуда выходного сигнала 0-3 В
- Гибкая настройка параметров (частота, амплитуда, скважность)
- Тестер компонентов:
- Автоматическое определение типа и распиновки компонентов
- Поддержка измерения и анализа транзисторов, диодов, триодов, полевых транзисторов (FET) и других полупроводниковых элементов
- Портативный дизайн:
- Оснащен 2,8-дюймовым цветным TFT-дисплеем с четким и удобным отображением информации
- Встроенный аккумулятор большой емкости (1500 мАч) обеспечивает до 4 часов работы
- Компактный и легкий, удобен для использования в полевых условиях
Технические характеристики
| Осциллограф | |
|---|---|
| Частота дискретизации в реальном времени | 48 Мвыб/с |
| Аналоговая полоса пропускания | 10 МГц |
| Входное сопротивление | 1 МОм |
| Режим входа | AC/DC |
| Диапазон тестового напряжения | щуп 1:1: 80 Вpp (+40 В) щуп 10:1: 800 Вpp (+400 В) |
| Вертикальная чувствительность (×1) | 10 мВ/дел ~ 10 В/дел |
| Вертикальное смещение | Регулируемое с индикацией |
| Диапазон временной развертки | 50 нс~20 с |
| Режимы запуска | Автоматический / Обычный / Одиночный |
| Типы запуска | По растущему фронту / По спадающему фронту |
| Уровень запуска | Регулируемый с индикацией |
| Заморозка сигнала | Да (функция HOLD) |
| Автоматические измерения | Максимум, минимум, среднее значение, среднеквадратичное значение, пик-пик, частота, период, коэффициент заполнения |
| Тестер компонентов | |
| Транзистор | Коэффициент усиления "hfe", напряжение база-эмиттер "Ube", Ic/Ie, обратный ток утечки коллектор-эмиттер "Iceo", Ices, прямое падение напряжения на защитном диоде "Uf" |
| Диод | Прямое падение напряжения <5 В (прямое падение напряжения, емкость p-n перехода, обратный ток утечки) |
| Стабилитрон | 0,01~4,5 В (зона тестирования 1-2-3) прямое падение напряжения |
| Полевой транзистор (FET) | JFET: емкость затвора "Cg", ток стока Id при "Vgs", прямое падение напряжения на защитном диоде "Uf" IGBT: ток стока Id при Vgs, прямое падение напряжения на защитном диоде Uf MIOSTET: пороговое напряжение "Vt", емкость затвора "Cg", сопротивление сток-исток "Rds", прямое падение напряжения на защитном диоде "Uf" |
| Односторонний симистор (SCR) | Напряжение запуска <5 В, уровень затвора |
| Двусторонний симистор (SCR) | Ток запуска <6 мА |
| Конденсатор | 25 пФ~1000 мкФ, коэффициент потерь "Vloss" |
| Резистор | 0,01 Ом~50 МОм |
| Индуктор | 10 мкГн~1000 мкГн, сопротивление постоянному току |
| DS18B20 | Датчик температуры, выводы: GND, DQ, VDD |
| DHT11 | Датчик температуры и влажности, выводы: VDD, DATA, GND |
| Генератор сигналов | |
| Поддерживаемые виды сигналов | 13 видов |
| Частота сигнала | 0-50 кГц |
| Скважность прямоугольного сигнала | 0-100% |
| Амплитуда сигнала | 0,1 В-3,0 В |
| Общие характеристики | |
| Дисплей | 2,8-дюймовый цветной TFT-экран с регулируемой светодиодной подсветкой |
| Язык интерфейса | 中文、English、Deutsch、Português、にほんご、Español、한국인、Pyccкий |
| Питание | литиевая аккумуляторная батарея 3,7 В/1500 мАч |
| Зарядка | USB Type-C 5 В/1 А |
| Габариты | 90 мм × 142 мм × 27,5 мм |
| Вес | 186 г |
Комплектация
- FNIRSI DSO-TC4 — 1 шт.
- Щуп для тестирования компонентов — 3 шт.
- Щуп P6100 — 1 шт.
- Зажим типа "крокодил" — 1 шт.
- Кабель питания Type-C — 1 шт.
- Руководство пользователя — 1 шт.
- Упаковочная коробка — 1 шт.
