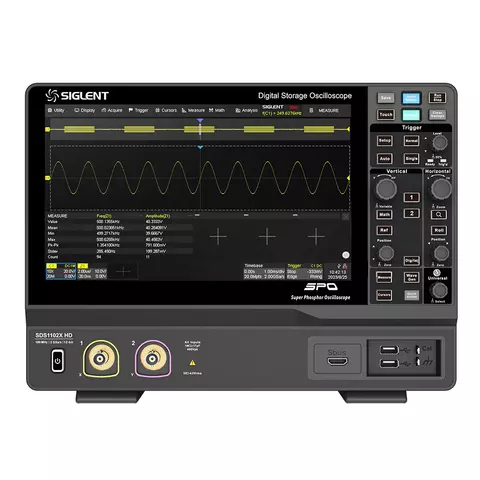

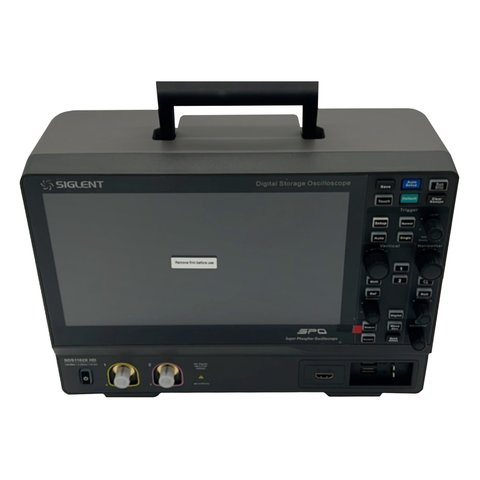

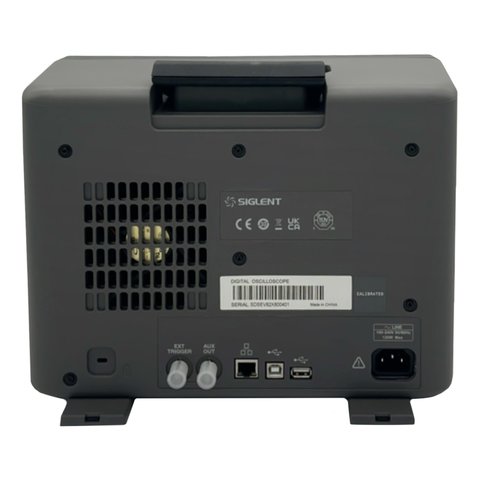

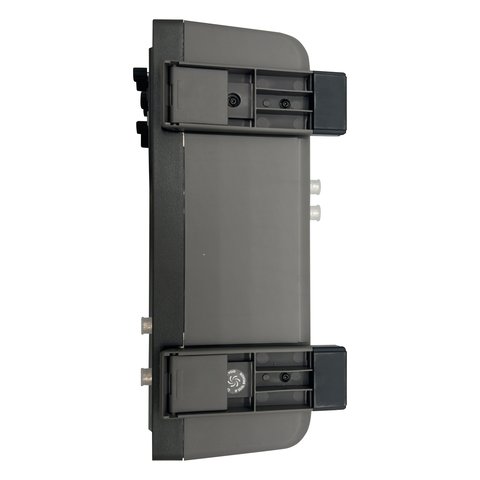

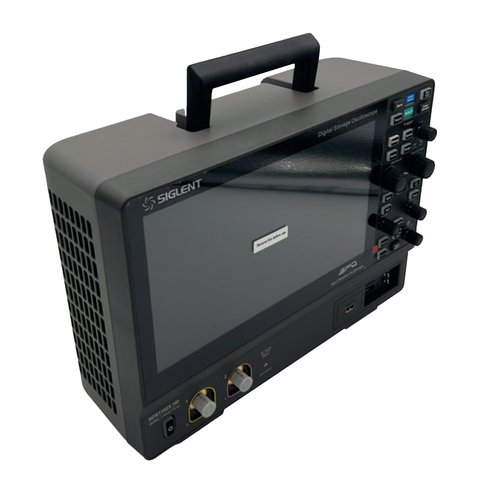

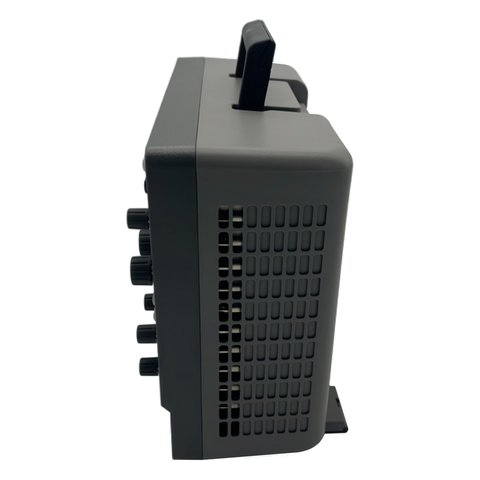

Цифровой осциллограф SIGLENT SDS1102X HD

SIGLENT SDS1102X HD – это цифровой двухканальный осциллограф с высоким разрешением, оснащенный 12-разрядным аналого-цифровым преобразователем с частотой дискретизации 2 Гвыб/с и отличной производительностью по уровню шума. Он имеет полосу пропускания 100 МГц и максимальную глубину памяти 100 МБ.

Серия осциллографов SDS1000X HD использует технологию SPO от SIGLENT с максимальной скоростью захвата осциллограмм до 120 000 осц/с (в обычном режиме, до 500 000 осц/с в режиме сегментированной выборки), функцией 256-уровневой градации интенсивности осциллограммы и температурным градиентом. Также осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты записи истории сигналов, функции поиска и навигации, теста по маске, построения диаграмм Боде, анализа мощности, позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Среди прочих особенностей моделей серии – широкий набор математических функций и измерений, возможность подключения генератора произвольных сигналов (25 МГц), а также функция декодирования последовательных шин.

Большой 10,1-дюймовый сенсорный дисплей с поддержкой мультитач-жестов и удобный интерфейс повышают эффективность работы. Также доступны управление с помощью мыши и удаленный веб-контроль через LAN.

Особенности

• 12-разрядное высокое разрешение
  • 12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гвыб/с
  • Входной тракт с уровнем шума 70 мкВср.кв. при полосе пропускания 200 МГц
• 2 аналоговых канала, полоса пропускания 100 МГц
• SPO-технология
  • Скорость захвата осциллограмм: до 120 000 осц/с (стандартный режим) и 500 000 осц/с (режим сегментированной выборки)
  • Поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент
  • Глубина памяти до 100 МБ
  • Цифровая система запуска
• Интеллектуальный запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (с поддержкой HDTV), Qualified, Nth edge, Delay, Setup/Hold time
• Запуск и декодер последовательной шины, поддерживает протоколы I²C, SPI, UART, CAN, LIN, CAN FD (только декодирование), FlexRay (только декодирование)
• Режим сегментированной памяти, разделяющий максимальную глубину памяти на несколько сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем (с очень коротким периодом простоя между сегментами)
• Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс кадров)
• Автоматические измерения более 50 параметров, поддержка статистики с гистограммой, отслеживанием, трендом, измерением стробирования и измерениями по математическим, историческим и опорным значениям
• 4 математических канала (БПФ до 2 МБ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и др.), поддержка редактора формул
• Расширенные функции анализа данных: поиск, навигация, счетчик, диаграмма Боде и анализ мощности.
• Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских шаблонов
• 16 цифровых каналов (опция)
• Генератор сигналов 25 МГц (опция)
• Большой TFT-ЖК-дисплей 10,1" с разрешением 1024×600 (поддерживает мультитач-жесты)
• Интерфейсы: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out.
• Встроенный веб-сервер для удаленного управления через LAN-порт с помощью браузера
• Поддержка команд удалённого управления SCPI
• Поддержка внешней мыши и клавиатуры

Видео

Технические характеристики

Руководство пользователя

  Загрузить руководство пользователя для SIGLENT SDS1102X HD (англ.).

Комплектация

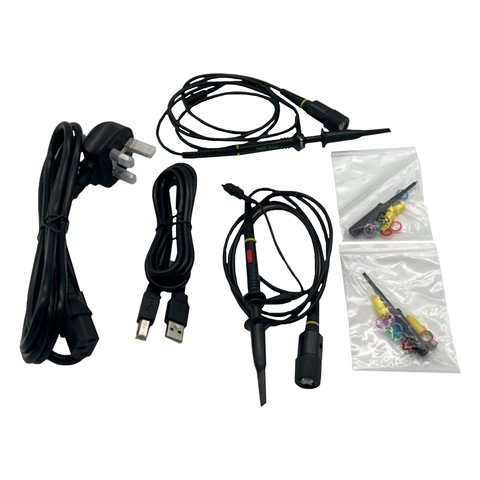

• Цифровой осциллограф SIGLENT SDS1102X HD — 1 шт.
• USB-кабель — 1 шт.

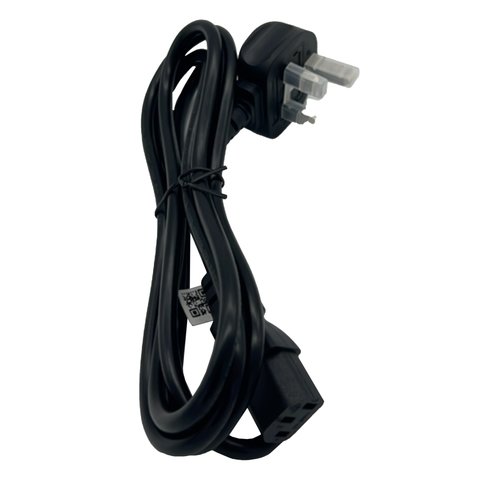

• Кабель питания — 1 шт.

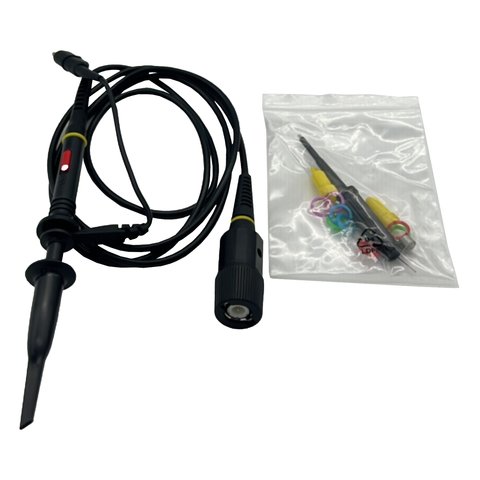

• Пассивный щуп (100 МГц) PP510 — 2 шт.
• Краткое руководство по эксплуатации — 1 шт.
• Сертификат калибровки — 1 шт.
