Цифровой осциллограф SIGLENT SDS7604A H12

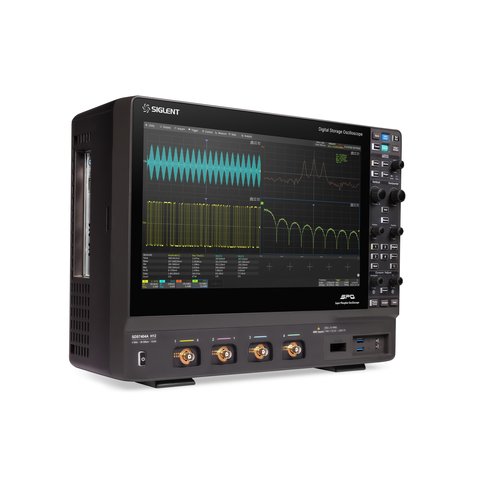

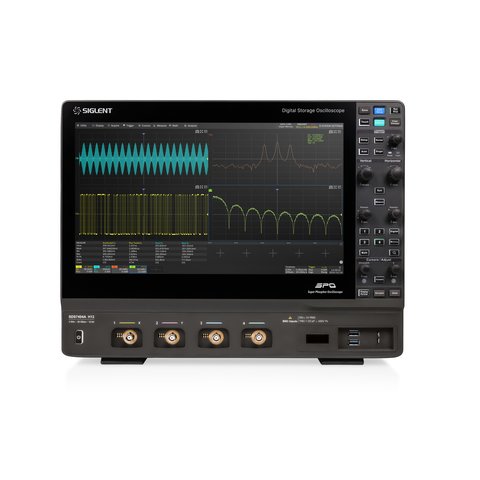

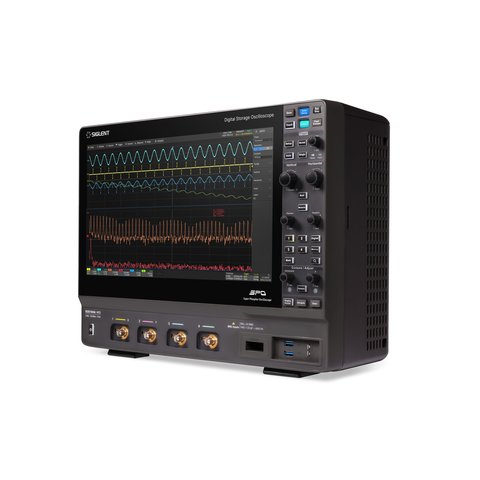

SIGLENT SDS7604A H12 – это цифровой четырехканальный осциллограф с полосой пропускания 6 ГГц, 4 аналоговыми и 16 цифровыми каналами, частотой дискретизации до 20 Гвыб/с, макс. длиной записи 1 Гбит/канал (опция) и большим 15,6-дюймовым TFT-LCD емкостным сенсорным дисплеем (1920×1080).

Устройство использует технологию SPO от SIGLENT с максимальной скоростью захвата осциллограмм до 1 000 000 осц/с, функцией 256-уровневой градации интенсивности осциллограммы и температурным градиентом. Также осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания.

Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Такие инструменты, как запись истории форм сигнала, функции поиска и навигации, тестирование маски, построение диаграмм Боде, анализ мощности и анализ глазковой диаграммы/джиттера, позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Среди прочих особенностей модели SDS7604A H12 – широкий набор измерительных и математических функций, возможность подключения генератора произвольных сигналов на 50 МГц, а также декодирование последовательных шин.

Большой емкостный сенсорный экран диагональю 15,6 дюйма поддерживает мультитач-жесты и имеет удобный дизайн пользовательского интерфейса, что значительно повышает эффективность работы. Также поддерживается управление с помощью мыши и удаленное управление через веб-интерфейс по локальной сети (LAN).

Особенности

• 4 аналоговых канала, полоса пропускания до 6 ГГц с частотой дискретизации до 20 Гвыб/с
• 12-разрядный АЦП
• Низкий уровень фонового шума: 260 мкВрмс при полосе пропускания 6 ГГц
• SPO-технология
• Интеллектуальный запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay and Video (поддержка HDTV). Зональный триггер упрощает работу с расширенными триггерами
• Запуск и декодирование по последовательной шине, поддерживает протоколы I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester, ARINC429 и USB 2.0
• Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 124 000) в соответствии с условиями запуска, заданными пользователем (с очень коротким периодом простоя между сегментами)
• Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 124 тыс кадров)
• Автоматические измерения более 50 параметров, поддержка статистики с гистограммой, отслеживанием, трендом, измерением стробирования и измерениями по математическим, историческим и опорным значениям
• 4 математические трассы (БПФ 32 Мпт, фильтр, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т.д.), поддерживает редактор формул
• Множество функций анализа данных (поиск, навигация, сканирование сигналов, цифровой вольтметр, счетчик, гистограмма формы волны, график Боде, анализ мощности, анализ глазковой диаграммы/джиттерая и тест на соответствие)
• Высокоскоростное аппаратное усреднение, Hi-Res; высокоскоростная аппаратная функция тестирования масок, с инструментом Mask Editor для создания пользовательских масок
• 16 цифровых каналов
• Встроенный генератор сигналов на 50 МГц
• Большой 15,6-дюймовый HD TFT-ЖК дисплей с разрешением 1920×1080; поддерживает мультитач-жесты

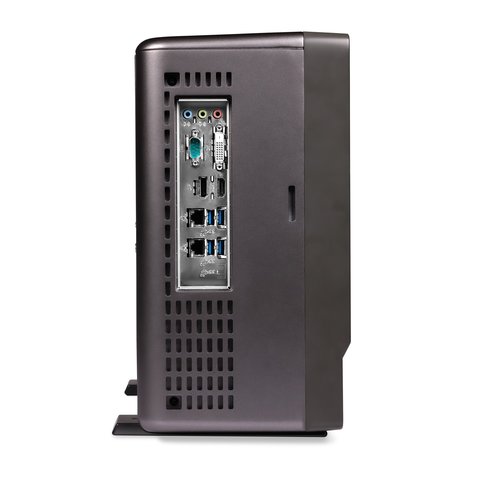

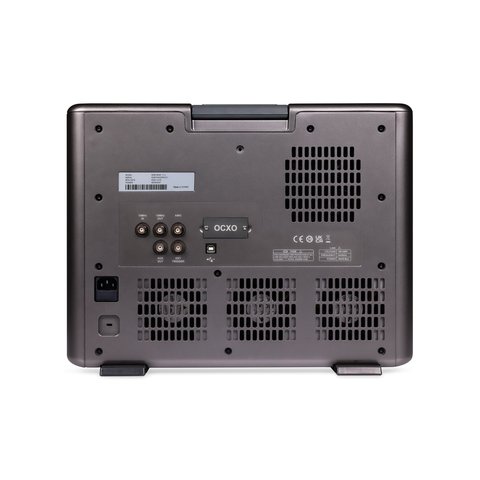

• Широкий выбор интерфейсов: 4× USB Host 3.1 Gen 1, 2× USB 3.0 Host, USB 2.0 Device, 2× 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, аудио, внешний триггерный вход, выход Aux (Pass/Fail, Trigger Out), вход 10 МГц, выход 10 МГц
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера
• Поддержка команд дистанционного управления SCPI
• Поддержка беспроводной мыши и клавиатуры

Технические характеристики

Видео

Руководство пользователя

  Загрузить руководство пользователя для SIGLENT SDS7604A H12 (англ.).

Комплектация

• Цифровой осциллограф SIGLENT SDS7604A H12 — 1 шт.
• USB-кабель — 1 шт.
• Кабель питания — 1 шт.
• Беспроводная мышь — 1 шт.
• Защитная крышка для дисплея — 1 шт.
• Пассивный щуп SP3150A, 500 МГц — 4 шт.
• Инструкция по началу работы — 1 шт.
