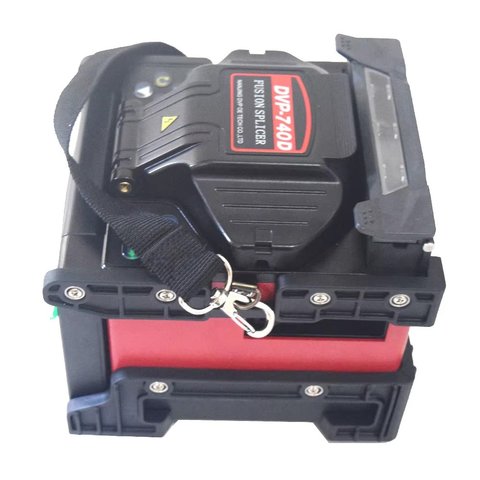

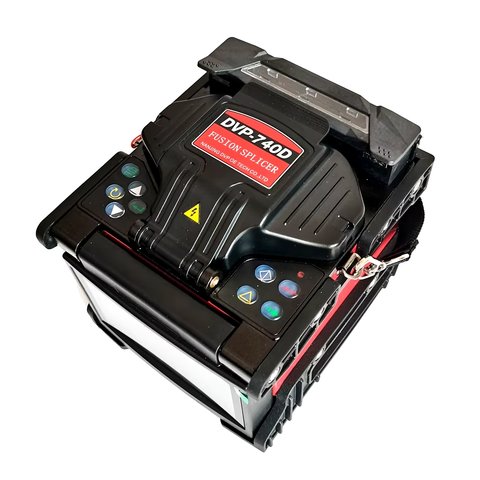

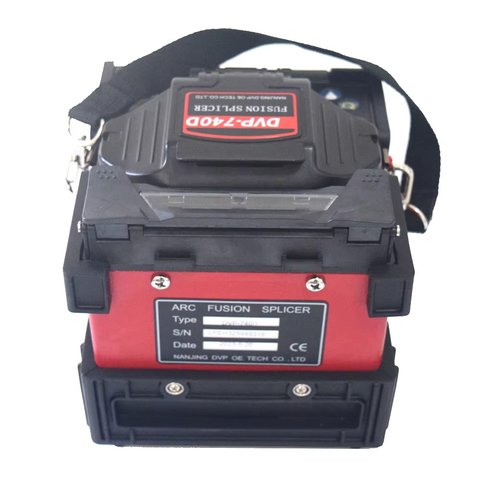

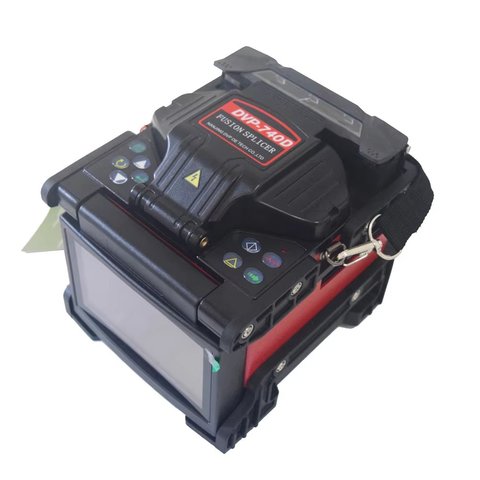

Сварочный аппарат для оптоволокна DVP-740D
Все о товаре
Описание

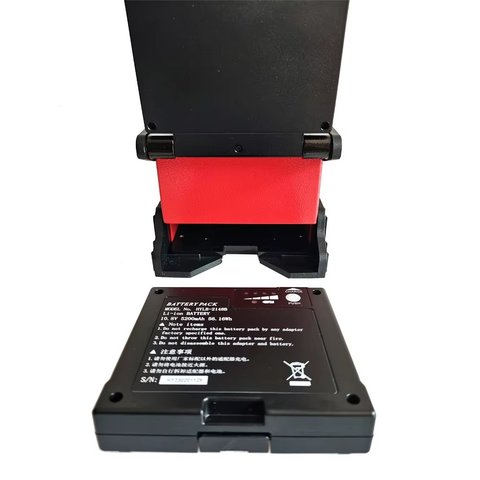

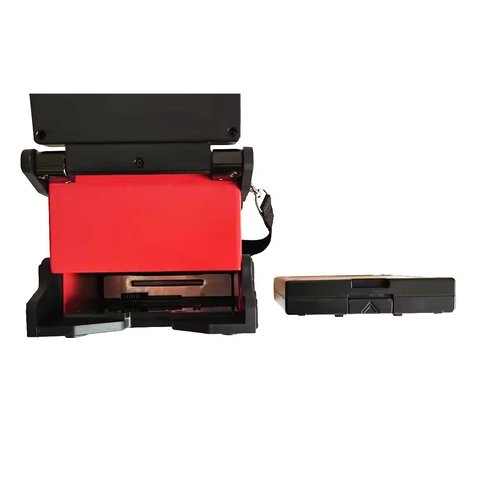

DVP-740D – это компактный сварочный аппарат для оптоволокна с широкими функциональными возможностями и выравниванием волокна по сердцевине. Оснащен сменной аккумуляторной батареей емкостью 5200 мАч с индикатором заряда и возможностью ее самостоятельной замены. Заряда батареи хватает на 260 циклов сварок и термоусадок.
Аппарат позволяет сваривать большинство распространенных волокон, в том числе и волокна с уменьшенными потерями на изгибах типа G.657. Благодаря универсальным прижимам, кроме сварки оптического волокна, есть возможность производить соединение плоских распределительных кабелей типа FTTH или патчкордового кабеля Ø 3 мм с термоусадкой специализированной гильзой.
Кроме того, у DVP-740D есть возможность сварки волокна в разъеме (SOC). Для этого в комплекте аппарата предусмотрены специальные сменные прижимы для каретки и термоусадочной печи.
Сварочный аппарат готов для работы в достаточно жестких условиях, поскольку имеет резиновый кожух, защищающий корпус от механических повреждений, и может работать при низких температурах и высокой влажности.
Особенности
- Компактный и легкий
- Полностью автоматический
- Выравнивание волокон по сердцевине
- Универсальные прижимы волокон (для волокон в защитном покрытии 250 мкм, 900 мкм, патчкордовых кабелей Ø 2 и 3 мм и плоских FTTH кабелей)
- Сменные прижимы для монтажа и термоусадки коннектора SOC (сварка в разъеме)
- Цветной ЖК экран
- Сменная аккумуляторная батарея обеспечивает до 260 сварок с термоусадкой без подзарядки
Технические характеристики
| Метод выравнивания волокон | выравнивание по сердцевине волокна |
| Типы свариваемых волокон | одномодовые SM (ITU-T G.652) многомодовые MM (ITU-T G.651) одномодовые со смещенной областью дисперсии DS (ITU-T G.653) одномодовые со смещенной ненулевой дисперсией NZDS (ITU-T G.655) одномодовые с уменьшенными потерями на изгибах (ITU-T G.657) |
| Диаметр свариваемого волокна/кабеля | 0,1-3,0 мм |
| Длина зачищенного волокна | 8-16 мм |
| Диаметр волокна | 80-150 мкм |
| Средние потери на сварном соединении | 0,02 дБ для SM 0,01 дБ для ММ 0,04 дБ для DS 0,04 дБ для NZDS 0,02 дБ для G.657 |
| Время сварки | 8 с |
| Оценка потерь сварки | есть |
| Время термоусадки | 20 с |
| Длина КДЗС | 20-60 мм |
| Максимальное количество программ сварки | 80 |
| Максимальное количество программ термоусадки | 2 |
| Коэффициент отражения от сварного соединения | не менее 60 дБ |
| Сохранение результатов сварки | 8 000 результатов сварок, 128 изображений сварок |
| Проверка механической прочности места сварки | усилие на растяжение 200 г |
| Дисплей | цветной, 4,3-дюймовый ЖК |
| Кратность увеличения места соединения волокон | Х230 |
| Просмотр места сварки | оси X и Y одновременно с помощью двух телекамер на цветном ЖК-дисплее, с возможностью изменения угла наклона дисплея |
| Внешние интерфейсы | miniUSB |
| Электропитание | от сети ~80-265 В; от аккумуляторной батареи 10,8 В емкостью 5200 мАч |
| Количество циклов сварки с термоусадкой при питании от аккумуляторной батареи | около 260 циклов |
| Условия эксплуатации | от 0 до 5000 м над уровнем моря относительная влажность воздуха от 0 до 95% температура от -25°С до +50°С |
| Защита от ветра | максимально допустимая скорость ветра 15 м/с |
| Габариты (Д×Ш×В) | 142 мм × 122 мм × 138 мм |
| Вес | 1,95 кг (с батареей) |

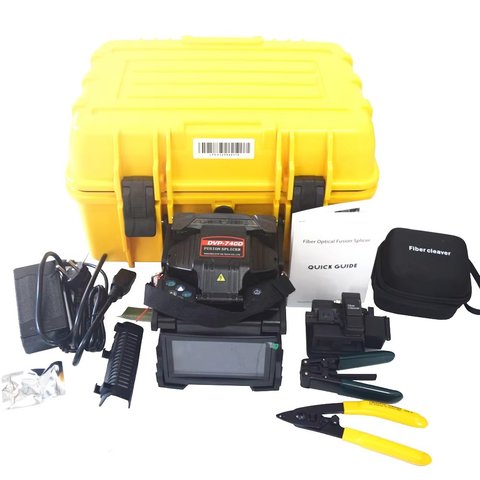

Комплектация
- Сварочный аппарат для оптоволокна DVP-740D — 1 шт.
- Скалыватель оптических волокон — 1 шт.
- Стрипер CFS-3 — 1 шт.
- FTTH-стрипер — 1 шт.
- Жесткий кейс для переноски — 1 шт.
- Аккумуляторная батарея HYLB-2148B — 1 шт.
- Сетевой адаптер питания — 1 шт.
- Сетевой кабель питания — 1 шт.
- Съемный зажим печи для сварки в разъеме SOC — 1 шт.
- Съемный зажим волокна для сварки в разъеме SOC — 1 шт.
- Запасные электроды — 2 шт.
- Приемный лоток для термоусадочных КДЗС — 1 шт.
- Кисточка для очистки рабочей поверхности сварочного аппарата — 1 шт.
