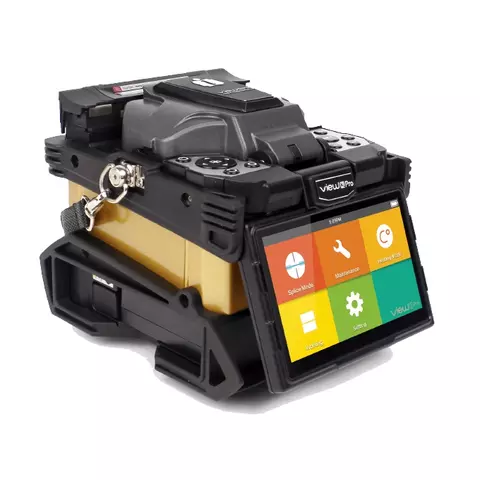

Сварочный аппарат для оптоволокна INNO View 3 Pro
с менеджером
Вас также могут заинтересовать
INNO View 3 Pro – это точный сварочный аппарат с усовершенствованными четырьмя двигателями для активного выравнивания волокон по оболочке. Прибор оснащен 5-дюймовым цветным сенсорным ЖК-дисплеем с высоким разрешением и интуитивно понятным графическим интерфейсом (GUI), который обеспечивает большие и четкие изображения волокна. Двойным нажатием на экран можно увеличить и уменьшить изображение до 520 раз. Кроме того, три ярких светодиода позволяют проводить сварку даже в условиях недостаточной освещенности.
Сварочный аппарат оснащен встроенным IoT-модулем, который подключается к облачной системе управления INNO View Pro для работы в режиме реального времени и онлайн-управления. Это инновационное облачное решение позволяет достичь максимальной эффективности работы. Оно позволяет в режиме реального времени отслеживать процесс сварки, контролировать необходимость в техническом обслуживании сварочного аппарата (обновление программного обеспечения, калибровка, запасные части), мгновенно получать информацию о результатах сварки, местоположении, отчетах и другие данные о работе прибора. Кроме того, данная облачная система позволяет делиться и управлять рабочими процессами, максимизируя эффективность и производительность.
Особенности
- Встроенный модуль IoT для мобильной передачи данных.
- Веб-операционная система реального времени.
- Выравнивание по оболочке оптического волокна в V-подобной канавке.
- Самый высокий в мире уровень масштабирования и разрешения.
- 5-дюймовый цветной сенсорный ЖК-дисплей.
- Двойное касание для увеличения и уменьшения масштаба изображения.
- Съемные зажимы SOC и печи.
- 3 ярких светодиода для работы в темноте.
- Керамический зажим гарантируют максимальный уровень прочности.
Технические характеристики
| Метод выравнивания волокон | активное выравнивание по оболочке |
| Тип волокна | одиночное |
| Типы свариваемых волокон | SM (ITU-T G.652&G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655) |
| Диаметр волокна | 80~150 мкм |
| Диаметр защитного покрытия волокна | 100~3000 мкм |
| Длина зачищаемых волокон | 5 ~ 16 мм |
| Типичные потери при сварке | SM: 0,03 дБ / MM: 0,01 дБ / DS: 0,05 дБ / NZDS: 0,05 дБ / G.657: 0,03 дБ |
| Коэффициент отражения | >> 60 дБ |
| Оценка потерь при сварке | есть |
| Время сварки | быстрый режим: 7 сек (в среднем) / обычный: 9 сек (в среднем) |
| Режимы сварки | макс. 128 режимов |
| Термоусаживаемая гильза КДЗС | 20 ~ 60 мм |
| Время нагрева | 13 сек (45 мм, 60 мм), 15 сек (60 мм) |
| Режимы нагрева | макс. 32 режима |
| Испытание на растяжение | 1,96 ~ 2,25 Н |
| Габариты (Ш × Г × В) | 149 мм × 177 мм × 151 мм (с резиновым бампером) 130 мм × 166 мм × 140 мм (без резинового бампера) |
| Вес | 2,21 кг (с батареей) / 1,85 кг (без батареи) |
| Белый светодиод | 3 белых светодиода |
| Дисплей | 5,0-дюймовый цветной ЖК-дисплей, полностью сенсорный |
| Просмотр волокна | X, Y, XY, X/Y |
| Увеличение | 320 ~ 520x |
| Хранение результатов сварки | 10 000 данных сварки / 10 000 изображений сварки |
| Источник питания | вход AC 100 ~ 240 В, вход DC 9 ~ 14 В |
| Разъемы | USB Type C / Nano SIM |
| Емкость батареи | LBT-52, ресурс: 200 циклов / работа в режиме энергосбережения: 250 циклов |
| Срок службы электродов | 5500 разрядов дуги |
| GPS | есть |
| Условия эксплуатации | высота: 0 ~ 5000 м влажность: 0 ~ 95%, без конденсации температура: -10 ~ 50 ºC скорость ветр: до 15 м/сек |
| Условия хранения | влажность: 0 ~ 95%, без конденсации температура: -20 ~ 60 ºC |
| Водостойкость | IP×2 |
| Ударопрочность | падение с высоты 76 см |
| Пыленепроницаемость | IP5X |
Руководство пользователя
Загрузить руководство пользователя для INNO View 3 Pro (англ.).
Комплектация
- Сварочный аппарат для оптоволокна INNO View 3 Pro — 1 шт.
- Скалыватель V10 PRO — 1 шт.
- Зажим для оптоволокна FH-45 — 1 компл.
- Зажим SOC FH-SOC-R — 1 шт.
- Крышка нагревателя SOC HTS-SOC-02 — 1 шт.
- Адаптер питания JS-180300 — 1 шт.
- Лоток для охлаждения КДЗС CG-22 — 1 шт.
- Электроды E-50 — 1 компл.
- Аккумуляторная батарея LBT-52 — 1 шт.
- Кабель питания ACC-25 — 1 шт.
- USB-кабель USB-7P — 1 шт.
- Кейс ICC-55 — 1 шт.
- Поддон для деталей IWS-06 — 1 шт.
- Болт для поддона (M6×8) WTB-01 — 1 шт.
- Болт для поддона (M6×14) WTB-02 — 1 шт.
- Наплечный ремень ST-01 — 2 шт.
- Краткий справочник — 1 шт.
