Портативный цифровой осциллограф Micsig MS210T
Код: 848022
Портативный цифровой осциллограф Micsig MS210T
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
USD 640.00
Все о товаре
Видео
5 кг 110, 220 V Гарантия: 12 месяцев
2-канальный портативный многофункциональный осциллограф (полоса пропускания 100 МГц) с функцией мультиметра и 5.7" TFT-LCD сенсорным экраном. Читать далее
USD 640.00
Описание

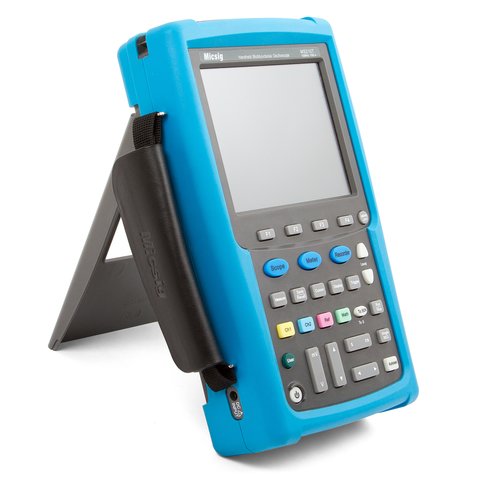

Осциллограф Micsig MS210T позволяет изменять коэффициент усиления, горизонтальную развертку и позицию сигнала тремя способами: классически кнопочный, с помощью поворотного энкодера, а также с помощью сенсорного дисплея. Программное обеспечение Micsig ScopeSuite имеет ряд функций, таких как обновление прошивки, управление в реальном времени, автоматические измерения, сохранение сигнала, отображение сигнала в реальном времени, запись и анализ данных. MS210T имеет 5.7" TFT-LCD сенсорный экран с разрешением 640 × 480
Особенности
- 3 режима управления: сенсорный, кнопочный, колесо прокрутки.
- Глубина памяти: 240 кБ.
- Разрешение экрана 640×480.
- 31 режим автоматических измерений.
- Функции курсорных измерений.
- 3 режима записи: мультиметр, осциллограф, самописец.
- Мультиметр позволяет производить 10 видов измерений и тестов: постоянное и переменное напряжение, ток, сопротивление и др.
- Программное обеспечение ScopeSuite.
Видео
Технические характеристики
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤3,5 нс |
| Частота дискретизации в реальном времени | один канал: 1 Гвыб/с два канала: 500 Мвыб/с |
| Глубина памяти | один канал: 240 кБ два канала: 120 кБ |
| Изолированный канал | не поддерживается |
| Вертикальная система | |
|---|---|

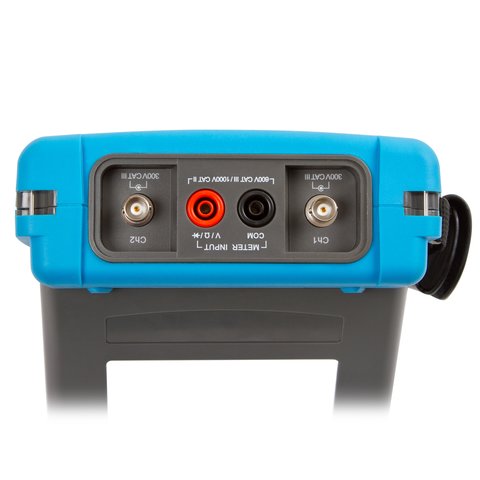

| Каналы | 2 канала осциллографа, 1 канал мультиметра |
| Вход | DC, AC, GND |
| Входной импеданс | параллельно 1 МОм ±1% с 15 пФ ±3 пФ |
| Вертикальная шкала | 5 мВ/дел ~ 50 В/дел |
| Вертикальное разрешение | 8 бит |
| Макс. входное напряжение | 600 ВCAT Ⅱ 300 ВCAT Ⅲ |
| Горизонтальная система | |
| Диапазон временной развертки | 4 нс/дел ~ 10 с/дел |
| Погрешность временной развертки | 20 ppm |
| Режимы выборки | обычный, средний, пик-пик, граница области |
| Хранение сигналов | 4 осциллограммы (возможно также хранение на флэш-накопителе) |
| Система запуска | |
| Типы запуска | по фронту, по импульсу, логический, серийная шина (UART, LIN, CAN, SPI, I2C) |
| Вход запуска | DC, AC, ВЧ-подавление, НЧ-подавление, подавление шума |
| Режимы запуска | авто, обычный, единичный |
| Источники запуска | CH1, CH2 |
| Измерения | |
| Автоматические измерения | 31 тип |
| Типы курсора | горизонтальный, вертикальный, перекрестный |
| Математические операции | |
| Оператор | + , - , × , / |
| Настройки окна БПФ | прямоугольное, Хэмминга, Блэкмана-Харриса, Хэннинга |
| Функции отображения | |
| Экран | 5.7", TFT сенсорный ЖКД |
| Разрешение | 640 × 480 |
| Отображение 3D осциллограмм | не поддерживается |
| Сетка области отображения осциллограммы | 12 дел по горизонтали × 8 дел по вертикали |
| Форма | форма YT (может быть улучшено до XY) |
| Разъемы входа/выхода | |
| Mini USB 2.0 | связь с ПК |
| USB 2.0 | связь с флэш-устройством |
| WiFi | не поддерживается |
| Мультиметр | |
| Типы измерений | 10 физических измерений (напряжение, ток, сопротивление, емкость, диоды, и т.д.) |
| Точность измерений | 4 бит |
| Отображение измерений | макс., средн, мин., величины с программной частью времени, относительные |
| Устройство записи и выдачи данных | |
| Содержание регистратора | измерения мультиметра, осциллограмма, измерения осциллографа |
| Временная развертка регистратора | измерения мультиметра: 10 с/дел ~ 20 мин/дел измерения осциллографа: 10 с/дел ~ 20 мин/дел осциллограмма: 100 мкс/дел ~ 2 мин/дел |
| Длительность хранения регистратора | макс. 17 дней (можно усовершенствовать при помощи флэш-накопителя) |
| Питание | |
| Адаптер питания | вход: 100-240 В AC, 50-60 Гц, 2 A; выход: 12 В DC, 5 A |
| Батарея | емкость: 7.4 V / 6000 мАч, время работы 4~5 часов |
| Среда | |
| Рабочая температура | -20℃ ~ +50℃ |
| Рабочая влажность | < 85% отн. вл. |
| Механические параметры | |
| Размеры | 254 × 160 × 60 мм |
| Вес | Осциллограф: 1380 г (без батареи), аксессуары (стандарт): 691 г, батарея (стандарт): 276 г |
Комплектация
- Портативный цифровой осциллограф Micsig MS210T — 1 шт.
- Адаптер питания — 1 шт.
- Щуп осциллографа 10x — 1 компл.
- Щуп мультиметра — 1 компл.
- Кабель USB — 1 шт.
- Li-ion аккумулятор — 1 шт.
- CD / ПО ScopeSuite — 1 шт.
