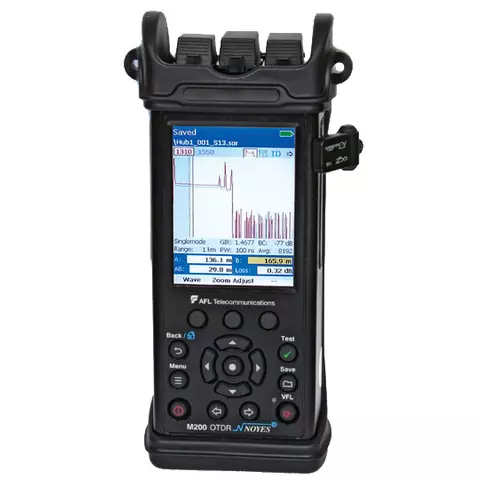

Оптический рефлектометр Fujikura AFL NOYES M200-25
Все о товаре
Описание
Оптический рефлектометр Fujikura AFL NOYES M200-25 – удобный и полнофункциональный портативный оптический рефлектометр с питанием от аккумулятора. Прибор поддерживает тестовые режимы Full Auto (полный автомат), Expert (ручной) и Real-Time (тест в реальном времени), точный анализ событий, и тестирование длины волны.
Fujikura AFL NOYES M200-25 идеально подходит для тестирования и отладки, LAN/WAN, и обслуживания сетей провайдеров. Результаты тестирования можно сохранить в виде файлов .SOR, или передать на ПК через кабель USB или устройство USB для просмотра, распечатки и анализа при помощи имеющегося Windows-совместимого ПО Test Results Manager (TRM™).
Особенности
- Компактное и легкое портативное устройство.
- Длина волны 850/1300 нм (многомод), 1310/1550 нм (одномод).
- Динамический диапазон 22 дБ (многомод), 26 дБ (одномод).
- Питание от батареи на протяжении 8 часов.
- Автоматический анализ Pass/Fail (TIA/ISO).
- USB-хост и функциональные порты.
- Внутреннее харнение данных (карта памяти CompactFlash) и запись через USB.
- Функция автоматического выключения.
- Сенсорный экран.
- Безопасность: класс I FDA 21 CFR 1040.10 и 1040.11; IEC 60825-1:2007-03.
- Переходники: (2) SC, FC, ST.
Видео
Руководство пользователя
Загрузить Руководство пользователя для Fujikura AFL NOYES M200-25 (англ.).
Загрузить дополнительную информацию (Data Sheet) для Fujikura AFL NOYES M200-20 OTDR (англ.).
Технические характеристики
| Оптический рефлектометр | |
|---|---|
| Длина волны | 850/1300 нм (MM), 1310/1550 нм (SM) |
| Динамический диапазон | 22/22 дБ (MM), 26/26 дБ (SM) |
| Тип эмиттера | лазер |
| Ширина импульса | 10, 30, 100, 300 нс, 1, 3 мкс (MM) 10, 30, 100, 300 нс, 1, 3, 10 мкс (SM) |
| Дальность | 250 м – 32 км (MM); 250 м – 208 км (SM) |
| Точки семплирования | до 16,000 |
| Групповой показатель преломления | 1.4000 – 1.6000 |
| Линейность | ±0.05 дБ/дБ (стандарт) |
| Порог потерь | ±0.05 дБ/дБ |
| Разрешение потерь | 0.05 дБ |
| Точность отражательной способности | 0.01 дБ |
| Хранение данных | |
| Формат файлов | Bellcore GR-196 V1.1 |
| Хранение файлов | внутренняя память, съемная карта CompactFlash (не входит в комплект), и привод USB |
| Память | >100 (внутренняя) |
| Передача файлов | USB 1.1, CompactFlash или кабель мини-USB с ActiveSync |
| Визуальный локатор повреждений | |
| Тип эмиттера | лазер |
| Длина волны | 650 нм ±20 нм |
| Выходная мощность (номинальная) | 0.8 мВт |
| Общие характеристики | |
| Питание | Li-Ion аккумулятор или 110/220 В адаптер питания AC |
| Время работы от батареи | 8 часов |
| Время перезарядки | 3 часа |
| Рабочая температура | от –10 °C до +50 °C |
| Размер | 230 × 110 × 70 мм |
| Вес | 0.9 кг |
Комплектация
- Модуль оптического рефлектометра (1 шт.)
- Адаптер питания АС 110/220 В (1 шт.)
- Кейс для транспортировки (1 шт.)
- Руководство пользователя (1 шт.)
