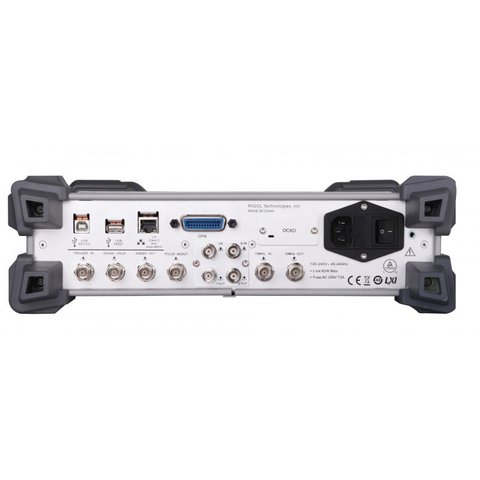

DSG3000 – это первая серия генераторов сигналов радиочастоты от RIGOL. Данные приборы обеспечивают как стандартные аналоговые модуляции AM/FM/ØM, так и опциональные I/Q модуляцию и выход I/Q модулирующего сигнала. RIGOL DSG3030 имеет диапазон полосы пропускания по выходному сигналу от 9 кГц до 3 ГГц.
| ЧАСТОТА | |||||
|---|---|---|---|---|---|
| Частотные характеристики | |||||
| Диапазон частот | 9 кГц ~ 3 ГГц | ||||
| Разрешение | 0,01 Гц | ||||
| Скорость переключения | <10 мс (типичное) | ||||
| Фазовый сдвиг | настраиваемый, с шагом 0,01° | ||||
| Частотные диапазоны | |||||
| Диапазоны | Значение частоты | N | |||
| 1
2 3 4 5 6 7 8 9 |
f ≤ 23,4375 МГц
23,4375 МГц < f ≤46,875 МГц 46,875 МГц < f ≤ 93,75 МГц 93,75 МГц < f ≤ 187,5 МГц 187,5 МГц< f ≤ 375 МГц 75 МГц< f ≤ 750 МГц 750 МГц< f ≤ 1500 МГц 1500 МГц < f ≤ 3000 МГц 3000 МГц < f ≤ 6000 МГц |
1
0,03125 0,06625 0,125 0,25 0,5 1 2 4 |
|||
| Внутренний источник опорной частоты | |||||
| Частота опорного генератора | 10 МГц | ||||
| Температурная стабильность (0°С ~ 50°С) | <0,5 ppm
<5 ppb (с опцией OCXO-A08) |
||||
| Старение | <1 ppm / год
<30 ppb / год (с опцией OCXO-A08) |
||||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |||
| Уровень | +8 дБ (типичное) | ||||
| Выходной импеданс | 50 Ом (номинальное) | ||||
| Вход для внешнего опорного генератора | Частота | 10 МГц | |||
| Уровень | 0дБ ...+10 дБ (типичное) | ||||
| Входной импеданс | 50 Ом (номинальное) | ||||
| Максимальная девиация | ±5 ppm | ||||
| Свипирование по частоте | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535
по списку: 1...6001 |
||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| Спектральный состав | |||||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм) | < -30 дБн | ||||
| Субгармонические искажения (CW режим) | f ≤ 3 ГГц | < -65 дБн; < -80 дБн (типичное) | |||
| 3 ГГц < f ≤ 6 ГГц | < -52 дБн; < -70 дБн (типичное) | ||||
| Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) | f ≤ 1,5 ГГц | < -64 дБн; < -70 дБн (типичное) | |||
| 1,5 ГГц < f ≤ 3 ГГц | < -58 дБн; < -64 дБн (типичное) | ||||
| 3 ГГц < f ≤ 6 ГГц | < -52 дБн; < -58 дБн (типичное) | ||||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц) | f = 100 МГц | < -120 дБн/Гц (типичное) | |||
| f = 1 ГГц | < -108 дБн/Гц; < -110 дБн/Гц (типичное) | ||||
| f = 3 ГГц | < -102 дБн/Гц; < -104 дБн/Гц (типичное) | ||||
| f = 6 ГГц | < -96 дБн/Гц; < -98 дБн/Гц (типичное) | ||||
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц...3 кГц | < 5 Гц скз, <1 кГц скз (типичное) | |||
| 0,03 кГц...20 кГц | < 30 Гц скз, <8 Гц скз (типичное) | ||||
| УРОВЕНЬ | |||||
| Диапазон установки | |||||
| Нормированное значение | Устанавливаемое значение | ||||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +7 дБм | +10 дБм | ||
| 100 кГц ≤ f < 1 МГц | +13 дБм | +15 дБм | |||
| 1 МГц ≤ f < 3 ГГц | +13 дБм | +25 дБм | |||
| 3 ГГц < f ≤6 ГГц | +13 дБм | +20 дБм | |||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -120 дБм | ||
| 100 кГц < f ≤6 ГГц | -130 дБм | -140 дБм | |||
| Абсолютная неопределенность | |||||
| +13 ~ -60 дБм | -60 ~ -110 дБм | -110 ~ -130 дБм | |||
| Погрешность установки уровня | 9 кГц ≤ f < 100 кГц | ≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | ||
| 100 кГц < f ≤3 ГГц | ≤0,7 дБ
≤0,5 дБ (тип.) |
≤0,9 дБ )
≤0,5 дБ (тип.) |
≤0,7 дБ (тип.) | ||
| 3 ГГц < f ≤ 6 ГГц | ≤0,9 дБ
≤0,5 дБ (тип.) |
≤1,1 дБ
≤0,5 дБ (тип.) |
≤0,9 дБ (тип.) | ||
| КСВН | ≤1,8 (типичное) | ||||
| Установка уровня | < 5 % | ||||
| Время установки
(ALC=on, частота фиксирована, 20°С ~ 30°С) |
≤5 мс (типичное) | ||||
| Непрерывный режим настройки уровня
(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм |
>20 дБ (типичное) | ||||
| Обратная мощность | |||||
| Макс. обратная мощность | 50 В DC - макс. напряжение постоянного тока
10 Вт (1 МГц < f ≤ 6 ГГц) |
||||
| Свипирование по апмлитуде | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный уровень | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535
по списку: 1...6001 |
||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| Основные характеристики | |||||
| Дисплей | 4,3-дюймовый ЖК (480×272) | ||||
| Память | память большого объёма: энергонезависимое запоминающее flash устройство (встроен.); USB носитель пространство для хранения данных: энергонезависимое запоминающее flash устройство (встроен.), 1 Гб |
||||
| Питание | 100 В - 240 В (ном.), 45 Гц - 440 Гц | ||||
| Габариты (Ш × В × Г) | 364 × 112 × 420 мм | ||||
| Вес | 6,4 кг | ||||
