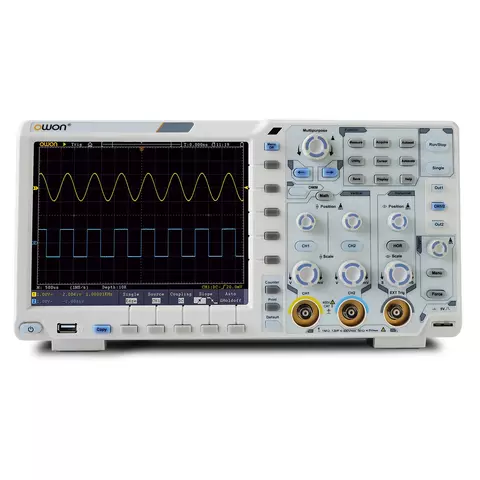

Цифровой осциллограф OWON XDS3062A
Код: 875034
Цифровой осциллограф OWON XDS3062A
Все о товаре
Описание
Характеристики
Доставка
Оплата
Гарантия
USD 399.00
Сообщить
о наличии
о наличии
Все о товаре
1.1 кг Гарантия: 12 месяцев
Настольный 2-канальный цифровой осциллограф с полосой пропускания 60 МГц, частотой дискретизации 1 ГВыб/с, памятью 40 МБ, вертикальным разрешением 12 бит. Читать далее
Оптом дешевле
Описание
OWON XDS3062A – настольный двухканальный цифровой осциллограф с полосой пропускания 60 МГц.
Особенности
- Низкий уровень фонового шума.
- 8-дюймовый ЖКД высокого разрешения (800 x 600), опция тачскрина.
- Удобный интерфейс пользователя.
- Поддержка SCPI и LabVIEW.
- Интеграция с различными интерфейсами: USB host, USB device, USB для PictBridge, LAN, AUX, и VGA.
Технические характеристики
| XDS3062A | XDS3102A | XDS3202A | ||
|---|---|---|---|---|
| Полоса пропускания | 60 МГц | 100 МГц | 200 МГц | |
| Частота дискретизации | 1 Гвыб/с | |||
| Вертикальное разрешение | 12 бит | 14 бит | ||
| Каналы | 2 | |||
| Глубина памяти | 40 МБ | |||
| Запись осциллограмм | 45 000 осциллограмм/сек | |||
| Время нарастания (на входе, типично) | ≤5.8 нс | ≤3.5 нс | ≤1.7 нс | |
| Горизонтальная шкала | 2 нс/дел - 1000 с/дел | |||
| Входной импеданс | 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ | |||
| Макс. входное напряжение | 1 МОм ≤ 300 Вскз; | |||
| Погрешность измерений | ±1% | |||
| Погрешность DC | среднее ≥16：±（3% +0.05 дел) для △V | |||
| Коррекция по коэффициенту щупа | 0.001X - 1000X, шаг 1 - 2 - 5 | |||
| НЧ отклик (AC, -3 дБ) | ≥5 Гц | |||
| Интерполяция | (sinx)/x，x | |||
| Режимы входа | DC, AC, GND | |||
| Вертикальная чувствительность | 1 мВ/дел - 10 В/дел (на входе) | |||
| Типы запуска | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN (опция) | |||
| Декодирование шины (опция) | I2C, SPI, RS232, CAN | |||
| Режимы запуска | Авто, нормальный, единичный | |||
| Вертикальный диапазон | ±2V(1мВ/дел～50мВ/дел)；±20V(100мВ/дел～1В/дел)；±200V(2В/дел～10В/дел) | |||
| Математические функции | +, -, *, /, БПФ, инт., диф., кв. кор., и определяемая пользователем | |||
| Частота линии / поля (видео) | NTSC, PAL и SECAM стандарты | |||
| Курсорные измерения | △V, и △T между курсорами, △V и △T между курсорами, и авто курсоры | |||
| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |||
| Хранение осциллограмм | 100 осциллограмм | |||
| Общие | ||||
| Интерфейсы | USB host, USB device, Trig Out (P/F), LAN, VGA (опция) | |||
| Дисплей | 8" цветной ЖКД, 800 x 600 пикселей | |||
| Питание | 100 В - 240 В AC, 50/60 Гц, CAT II | |||
| Батарея (опция) | 3.7 В, 13200 мА | |||
| Габариты | 340 × 177 × 90 мм | |||
Видео
Комплектация
- Цифровой осциллограф OWON XDS3062A — 1 шт.
- Шнур питания — 1 шт.
- Кабель USB — 1 шт.
- Щупы — 1 компл.
- Краткое руководство — 1 шт.
- CD — 1 шт.
