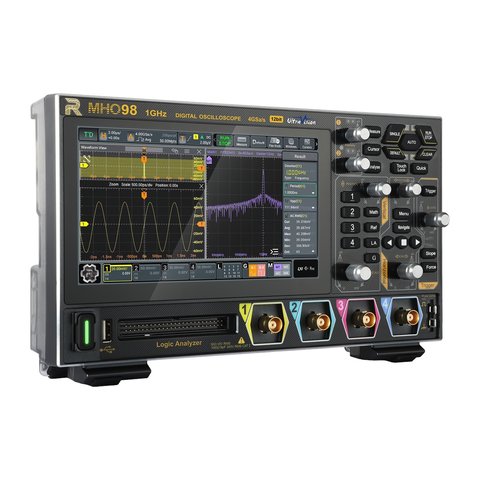

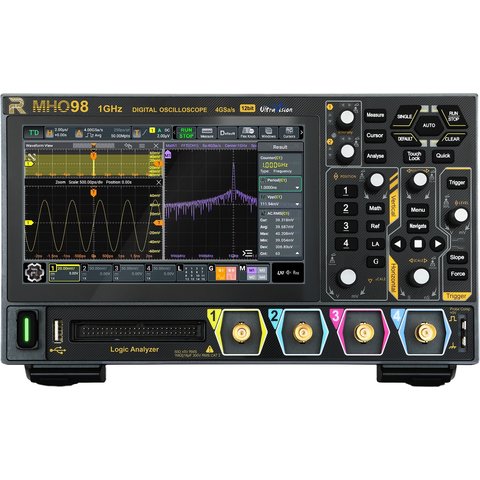

Цифровой осциллограф RIGOL MHO98

RIGOL MHO98 – это цифровой осциллограф ограниченной серии, который отличается высокой производительностью, компактной конструкцией и превосходным соотношением цены и функциональности. 12-битное разрешение прибора обеспечивает исключительно точное и детализированное отображение сигналов. Благодаря максимальной аналоговой полосе пропускания до 1 ГГц и четырем аналоговым каналам, устройство идеально подходит для решения сложных измерительных задач в области разработки, исследований и образования.

С частотой дискретизации до 4 Гвыб/с и максимальной глубиной памяти 500 МБ, RIGOL MHO98 обеспечивает непрерывную регистрацию даже самых быстрых изменений сигнала. Диапазон вертикальной чувствительности от 200 мкВ/дел до 10 В/дел и максимальная скорость захвата форм сигналов 1 000 000 сигналов/с гарантируют точные результаты измерений, даже для слабых сигналов. 7-дюймовый HD-сенсорный дисплей (1024 × 600 пикселей) и удобная рукоятка для управления Flex Knob обеспечивают комфортную работу и быструю навигацию.

Для комплексного анализа модель оснащена встроенным двухканальным генератором сигналов произвольной формы (до 100 МГц), поддерживающим анализ диаграмм Боде. Кроме того, устройство имеет 16 цифровых каналов и поставляется с логическим анализатором PLA2216 на 200 МГц, что позволяет одновременно регистрировать и анализировать как аналоговые, так и цифровые сигналы.

Особенности

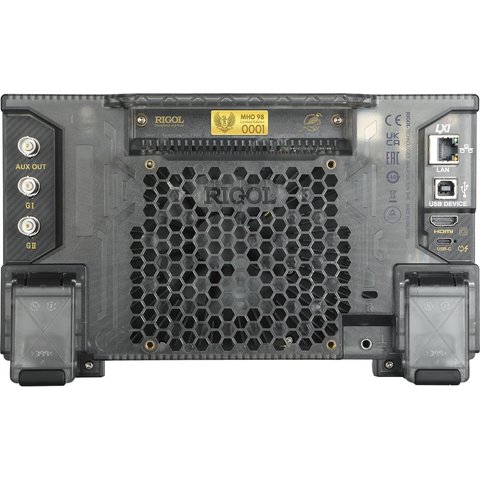

• Ограниченная серия: каждый MHO98 поставляется с именной табличкой из 24-каратного золота и уникальным серийным номером, подчеркивающим его эксклюзивность
• 12-битное вертикальное разрешение с 4096 уровнями квантования (в 16 раз выше, чем у 8-битных систем) идеально подходит для тестирования малых сигналов
• Максимальная аналоговая полоса пропускания 1 ГГц, 4 аналоговых канала
• 16 цифровых каналов в стандартной комплектации (с щупом логического анализатора PLA2216 (200 МГц))
• Частота дискретизации в реальном времени: до 4 ГВыб/с
• Максимальная глубина памяти 500 Мб
• Вертикальная чувствительность: от 200 мкВ/дел до 10 В/дел
• Максимальная скорость захвата сигналов 1 000 000 в секунду, что помогает быстро выявлять аномалии сигналов
• Плавная работа при измерениях, спектральном анализе, математической обработке или длительных захватах
• Дисплей с цифровым фосфорным отображением и 256-уровневой градацией интенсивности в реальном времени
• Стандартный 2-канальный генератор произвольных сигналов с частотой 100 МГц и поддержкой диаграммы Боде
• Поддержка анализа гистограмм и цифровых сигналов и пр.
• Функции поиска и навигации по форме сигнала, что позволяет быстрее выявлять аномалии
• 7-дюймовый (1024 × 600) сенсорный HD-дисплей для удобной работы
• Гибкая ручка Flex Knob для удобного использования
• Стандартные интерфейсы USB 2.0 Device & Host, LAN (100M) и HDMI
• Инновационный и изысканный промышленный дизайн, простота в эксплуатации
• Поддерживает онлайн-обновления программного обеспечения
• Оснащен интерфейсом Type-C – возможна работа от портативного источника питания, что удобно для измерений в полевых условиях
• Компактный корпус; поддерживает использование со стандартной подставкой для монитора, что позволяет эффективно уменьшить занимаемую площадь на рабочем столе и увеличить рабочее пространство.
• Пакет MHO900-BND отправляется по электронной почте после отгрузки устройства

Технические характеристики

Технические данные

  Загрузить технические данные для RIGOL MHO98.

Руководство пользователя

  Загрузить руководство пользователя для RIGOL MHO98.

Комплектация

• Цифровой осциллограф RIGOL MHO98 — 1 шт.
• Кабель питания — 1 шт.
• Кабель заземления — 1 шт.
• USB-кабель — 1 шт.
• Пассивные щупы HighZ (500 МГц) — 4 шт.
• 16-канальный щуп для логического анализатора — 1 шт.
• Сумка для транспортировки — 1 шт.
