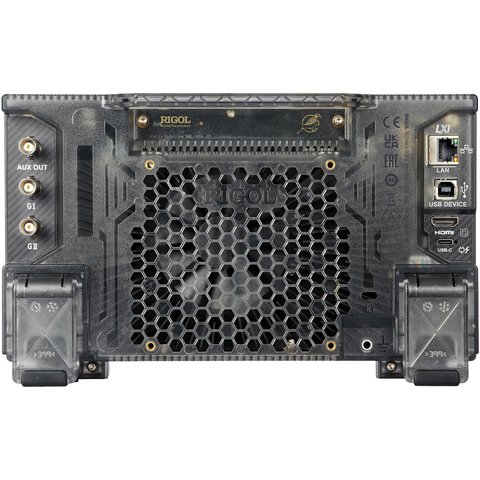

Цифровой осциллограф RIGOL MHO954

RIGOL MHO954 – это цифровой осциллограф, который отличается высокой производительностью, компактной конструкцией и превосходным соотношением цены и функциональности. 12-битное разрешение прибора обеспечивает исключительно точное и детализированное отображение сигналов. Благодаря максимальной аналоговой полосе пропускания до 500 МГц и четырем аналоговым каналам, устройство идеально подходит для решения сложных измерительных задач в области разработки, исследований и образования.

С частотой дискретизации до 4 Гвыб/с и максимальной глубиной памяти 100 МБ (500 МБ возможно как дополнительная опция), RIGOL MHO954 обеспечивает непрерывную регистрацию даже самых быстрых изменений сигнала. Диапазон вертикальной чувствительности от 200 мкВ/дел до 10 В/дел и максимальная скорость захвата форм сигналов 1 000 000 сигналов/с гарантируют точные результаты измерений, даже для слабых сигналов. 7-дюймовый HD-сенсорный дисплей (1024 × 600 пикселей) и удобная рукоятка для управления Flex Knob обеспечивают комфортную работу и быструю навигацию.

Для комплексного анализа модель оснащена встроенным двухканальным генератором сигналов произвольной формы (до 100 МГц), поддерживающим анализ диаграмм Боде. Кроме того, устройство может быть дополнено 16 цифровыми каналами и логическим анализатором PLA2216 на 200 МГц (покупается отдельно), что позволит одновременно регистрировать и анализировать как аналоговые, так и цифровые сигналы.

Особенности

• 12-битное вертикальное разрешение с 4096 уровнями квантования (в 16 раз выше, чем у 8-битных систем) идеально подходит для тестирования малых сигналов
• Максимальная аналоговая полоса пропускания 500 МГц, 4 аналоговых канала
• Частота дискретизации в реальном времени: до 4 ГВыб/с
• Максимальная глубина памяти 100 Мб (500 Мб доступно как опция)
• Вертикальная чувствительность: от 200 мкВ/дел до 10 В/дел
• Максимальная скорость захвата сигналов 1 000 000 в секунду, что помогает быстро выявлять аномалии сигналов
• Плавная работа при измерениях, спектральном анализе, математической обработке или длительных захватах
• Дисплей с цифровым фосфорным отображением и 256-уровневой градацией интенсивности в реальном времени
• Стандартный 2-канальный генератор произвольных сигналов с частотой 100 МГц и поддержкой диаграммы Боде
• Поддержка анализа гистограмм и цифровых сигналов и пр.
• Функции поиска и навигации по форме сигнала, что позволяет быстрее выявлять аномалии
• 7-дюймовый (1024 × 600) сенсорный HD-дисплей для удобной работы
• Гибкая ручка Flex Knob для удобного использования
• Стандартные интерфейсы USB 2.0 Device & Host, LAN (100M) и HDMI
• Инновационный и изысканный промышленный дизайн, простота в эксплуатации
• Поддерживает онлайн-обновления программного обеспечения
• Оснащен интерфейсом Type-C – возможна работа от портативного источника питания, что удобно для измерений в полевых условиях
• Компактный корпус; поддерживает использование со стандартной подставкой для монитора, что позволяет эффективно уменьшить занимаемую площадь на рабочем столе и увеличить рабочее пространство

Технические характеристики

Технические данные

  Загрузить технические данные для RIGOL MHO954.

Руководство пользователя

  Загрузить руководство пользователя для RIGOL MHO954.

Комплектация

• Цифровой осциллограф RIGOL MHO954 — 1 шт.
• Кабель питания — 1 шт.
• Кабель заземления — 1 шт.
• USB-кабель — 1 шт.
• Пассивные щупы HighZ (500 МГц) — 4 шт.
• Сумка для транспортировки — 1 шт.
