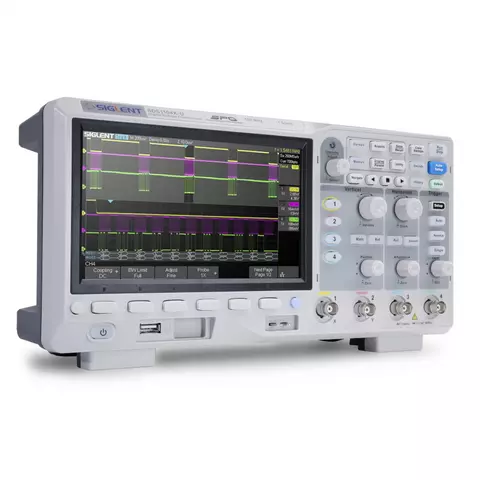

Цифровой осциллограф SIGLENT SDS1104X-U

SIGLENT SDS1104X-U – это четырехканальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/сек и стандартной глубиной памяти до 14 млн точек. Устройство использует технологию нового поколения SPO (Super Phosphor Oscilloscope), обеспечивающую высокую точность воспроизведения сигнала и производительность. Осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания, а также скоростью захвата формы сигнала 400 000 кадров/сек (режим последовательных измерений). Также он поддерживает 256 уровней градации интенсивности осциллограммы и температурный градиент.

SIGLENT SDS1104X-U имеет несколько мощных режимов запуска, в частности запуск по последовательной шине. Также модель имеет функцию записи сигналов и последовательного запуска. Еще одна особенность прибора – функция быстрого преобразования Фурье (128 тыс точек), которая обеспечивает высокочастотное разрешение при просмотре спектра сигналов. Улучшенный дизайн осциллографа оснащен аппаратным сопроцессором, выполняющим измерения быстро и точно. Кроме того, SIGLENT SDS1104X-U поддерживает поиск и навигацию.

Особенности

• Полоса пропускания 100 МГц.
• Частота дискретизации в реальном времени до 1 Гвыб/с (один канал).
• Новейшее поколение технологии SPO (Super Phosphor Oscilloscope):
  • скорость захвата осциллограмм до 100,000 осц/сек в обычном режиме и до 400,000 осц/сек в режиме последовательных измерений;
  • поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент;
  • глубина памяти до 14 млн точек;
  • цифровая система запуска.
• Умный запуск: Intelligent trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern.
• Серийный запуск и тип декодирования (стандарт), поддерживает протоколы: IIC, SPI, UART, CAN, LIN.
• Запуск по видео, поддержка HDTV.
• 10 типов быстрых комбинаций, поддержка функций Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom, Print.
• Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80,000), в зависимости от условий запуска, заданных пользователем.
• Функция записи (максимально 80,000 кадров).
• Поддержка автоматических измерений для 38 параметров, а также поддержка статистики измерений, масштабирования, стробирования, математических операций, истории и справки.
• Функция быстрого преобразования Фурье (128 тыс точек), поддержка пиков и маркеров.
• Математические и измерительные функции используют все точки выборки данных (до 14 МБ).
• Математические функции: сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование, извлечение квадратного корня.
• Клавишу предварительной настройки можно настроить в соответствии с пользовательскими или заводскими параметрами.
• Режим безвозвратного стирания.
• Высокоскоростная аппаратная функция Pass/Fail.
• Поиск и навигация.
• Жидкокристаллический TFT-дисплей (7") с разрешением 800 × 480.
• Несколько интерфейсов: USB-Host, USB-Device (USB TMC), LAN, Pass / Fail, Trigger Out.
• Поддерживает команды дистанционного управления SCPI.
• VXI 11+SCPI, Telnet (порт 5024) + SCPI и Socket (порт 5025) + программирование SCPI через LAN.
• Поддержка многоязыкового отображения и встроенной онлайн-поддержки.

Video

Технические характеристики

Руководство пользователя

  Загрузить руководство пользователя для SIGLENT SDS1104X-U (англ.).

Комплектация

• Цифровой осциллограф SIGLENT SDS1104X-U — 1 шт.
• USB-кабель — 1 шт.
• Краткое руководство — 1 шт.
• Пассивный щуп — 4 шт.
• Кабель питания — 1 шт.
• Сертификат — 1 шт.
