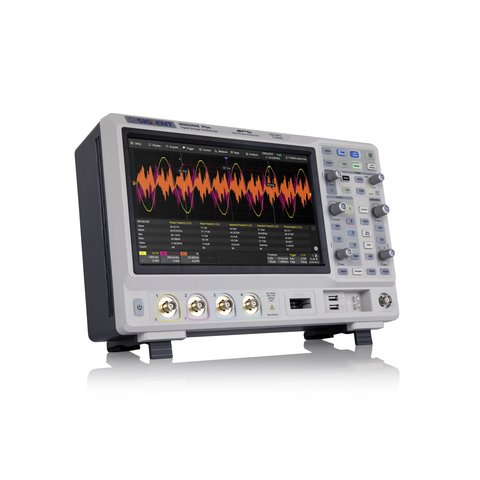

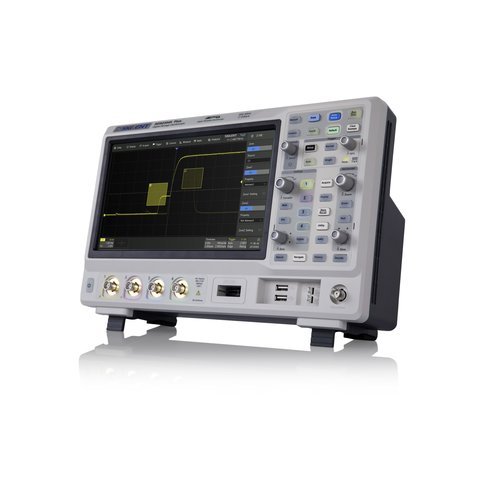

Цифровой осциллограф SIGLENT SDS2354X Plus

Код: 893047
Цифровой осциллограф SIGLENT SDS2354X Plus
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
USD 2799.00
Связаться
с менеджером
Все о товаре
Оценить товар
9 кг Гарантия: 36 месяцев
4-канальный цифровой фосфорный осциллограф с полосой пропускания 350 МГц, частотой дискретизации 2 ГВыб/с, памятью 200 МБ и сенсорным дисплеем 10.1". Читать далее
USD 2799.00
Связаться
с менеджером
В избранное
Сравнить
Сравнить
USD 2799.00
Связаться
с менеджером
Невозможно определить стоимость доставки

Вас также могут заинтересовать

4-канальный цифровой фосфорный осциллограф с полосой пропускания 200 МГц, частотой дискретизации 2 ГВыб/с, памятью 200 МБ и сенсорным дисплеем 10.1".
Наличие на складе: HK
Рассчитать доставку
ID: 893075 9 кг
Описание

SIGLENT SDS2354X Plus – это настольный 4-канальный фосфорный цифровой осциллограф с полосой пропускания 350 МГц, частотой дискретизации 2 ГВыб/с, максимальной глубиной памяти 200 МБ и 10-дюймовым дисплеем.

Siglent SDS2354X Plus использует технологию фосфорных осциллографов нового поколения (SPO). Максимальная скорость захвата осциллограмм – 120 000 осц/с (стандартный режим) и 500 000 осц/с (режим сегментированной выборки). Устройство поддерживает 256 уровней цифровой градации и режимов отображения цветовой температуры. Осциллограф использует инновационную цифровую систему запуска с высокой чувствительностью и низким уровнем фонового шума.

Особенности

  • Технология фосфорных осциллографов нового поколения (SPO).
  • Скорость захвата осциллограмм до 120 000 осц/с в стандартном режиме и до 500 000 осц/с в режиме сегментированной выборки.
  • Поддерживает 256 уровней цифровой градации и режимов отображения цветовой температуры.
  • Цифровая система запуска.
  • Интеллектуальный запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video (поддержка HDTV).
  • Запуск и декодирование по последовательной шине, поддержка протоколов l2C, SPI, UART, CAN, LIN (стандартно) и CAN FD, FlexRay, l2S, и MIL-STD- 1553B (опционально).
  • Низкий уровень фонового шума, поддерживает от 0,5 мВ/дел до 10 В/дел шкалы напряжения.
  • Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 90 000) в соответствии с условиями запуска, заданными пользователем.
  • Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 90 тыс кадров).
  • 50+ типов автоматических измерений, поддержка подсчета статистики с гистограммой.
  • Инструменты обработки и анализа данных: Search, Navigate, Mask Test, Bode plot, Power Analysis (oпционально) и Counter.
  • Математические операции с осциллограммами (БПФ, +, -, ×, ÷, d/dt, ∫dt, √, среднее значение, ERES и редактор формул).
  • Широкий выбор интерфейсов: USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL).
  • Поддержка USB-мыши и USB-клавиатуры.
  • Встроенный веб-сервер поддерживает удаленный доступ, управление через LAN-порт.
  • Возможность подключения генератора сигналов, модуля логического анализатора и программного расширения для анализа пульсации и проверки качества электропитания (опционально).

Технические характеристики

  SDS2102X Plus SDS2104X Plus SDS2204X Plus SDS2354X Plus
Полоса пропускания 100 МГц 100 МГц 200 МГц 350 МГц
Каналы 2 + 1 внешн. 4 + 1 внешн. 4 + 1 внешн. 4 + 1 внешн.
Частота дискретизации 2 Гвыб/с (2 канала), 1 Гвыб/с (4 канала)
Макс. глубина памяти 200 МБ (2 канала), 100 МБ (4 канала)
Скорость захвата осциллограмм 120 000 осц/с (стандартный режим), 500 000 осц/с (режим сегментированной выборки)
Типы запуска Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial
Вертикальное разрешение 8 бит, режим 10 бит (с полосой пропускания 100 МГц)
Серийный запуск и декодирование стандарт: I2C, SPI, UART, CAN, LIN
опционально: CAN FD, FlexRay, I2C, MIL-STD-1553B
Математические операции 2 индикации
БПФ 2 млн точек, +, -, ×, ÷, d/dt, ∫dt, √, среднее значение, ERES и редактор формул
Автоматические измерения более 50
Ввод/вывод USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL)
Дисплей сенсорный 10,1-дюймовый TFT-ЖК 1024 × 600
Габариты 352 × 224 × 111 мм
Вес нетто: 3,9 кг
брутто: 5,4 кг

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SDS2354X Plus (англ.).

Дополнительная информация

PDF  Загрузить дополнительную информацию для SIGLENT SDS2354X Plus (англ.).

Комплектация

  • Цифровой осциллограф SIGLENT SDS2354X Plus — 1 шт.
  • Кабель USB — 1 шт.
  • Пассивный щуп — 4 шт.
  • Кабель питания — 1 шт.
  • Руководство пользователя — 1 шт.
Характеристики
Диагональ экрана
  • 10,1" TFT дисплей
Количество каналов
  • четырехканальный
Тип
  • настольный
  • сенсорный
  • фосфорный
Частота дискретизации
  • 2 Гвыб/с
Полоса пропускания
  • 350 МГц
Объем памяти
  • 200 МБ
