Портативный цифровой осциллограф Hantek DSO8060

Код: 821426
Портативный цифровой осциллограф Hantek DSO8060
Все о товаре
Описание
Характеристики
Доставка
Оплата
Гарантия
USD 540.00

Все о товаре

3 кг 110, 220 V Гарантия: 12 месяцев
Hantek DSO8060 – двухканальный цифровой осциллограф с полосой пропускания 60 МГц, высокоточный мультиметр и генератор сигналов до 25 МГц в одном приборе. Читать далее
USD 540.00
USD 540.00
Невозможно определить стоимость доставки

Описание

Портативный цифровой осциллограф Hantek DSO8060 – двухканальный цифровой запоминающий осциллограф с полосой пропускания 60 МГц, высокоточный цифровой мультиметр и генератор сигналов до 25 МГц в одном приборе. Этот портативный осциллограф может работать как автономно, так и в качестве приставки к компьютеру с помощью интерфейса USB 2.0.

Особенности

  • Большой цветной дисплей размером 5.7 дюйма (около 14.5 см), с разрешением 320×240 пикселей. Светодиодная подсветка, четкое изображение.
  • Интерфейс USB 2.0 с поддержкой подключения USB-накопителей. Опционально RS232/LAN. Легко управляется с помощью ПК или удаленно.
  • Полоса пропускания: 60 МГц.
  • Функции генератора сигналов.
  • Функции высокоточного цифрового мультиметра (6000 зн.):
    • постоянное и переменное напряжение
    • постоянный и переменный ток
    • сопротивление
    • емкость
    • прозвонка цепи
    • тестирование диодов
  • Высокая скорость обновления. Частота семплирования 250 МВыб/с, 50 ГВыб/с в эквивалентном режиме.
  • Матем.: БПФ, + , - , *, /, ,X-Y. Функция "годен/негоден". Автоматические измерения до 22-х параметров одновременно.
  • Разные режимы развертки, 2 отдельные базы времени для режима развертки ALT. Возможность наблюдать два сигнала с различными частотами.
  • Запись и воспроизведение до 1000 сигналов.
  • Автономное питание от батарей (установлены в устройство), до 6 часов работы.
  • Возможность сохранения осциллограмм в форматах .jpg/.bmp, в файлах MS Excel/Word.
  • Интегрируется с Labview\VB\VC.
  • ПО совместимо с: Windows NT, Windows 2000, Windows XP, VISTA

Инструкции

Скачать инструкцию к портативному цифровому осциллографу Hantek DSO8060 (англ.)

Статьи и обзоры

Обзор портативного цифрового осциллографа Hantek DSO8060

Технические характеристики

Вертикальная система
Количество каналов 2
Полоса пропускания, МГц 60
Время нарастания, нс 5,8
Коэффициент отклонения 10 мВ/дел до 5 В/дел
Входной импеданс сопротивление 1 МОм
емкость 15 пФ
Входная связь переменный ток (AC), постоянный ток (DC), заземление (GND)
Разрешение по вертикали 8 бит
Максимальное входное напряжение 300 В (DC+AC пик.)
Горизонтальная система
Частота семплирования 250 МВыб/с
Эквивалентная частота семплирования 50 ГВыб/с
Диапазон, с/дел 5 нс/дел ~1000 с/дел
Объем памяти 32К на один канал, 16К на два канала
Точность развертки ±50 м.д.
Синхронизация
Способы синхронизации По фронту, по видеосигналу, по продолжительности импульса, внешняя синхронизация
Источник Кан. 1, Кан. 2
Режим X-Y
Вход X Кан. 1
Вход Y Кан. 2
Сдвиг фаз Не более 3°
Измерения и вычисления
По вертикали Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
По горизонтали Частота, Период, время нарастания, время спада, длительность+, длительность–, скважность
Задержка Задержка 1->2 (по фронтам, по срезам)
Курсорные измерения Вручную, режим «слежение», режим автоматических измерений
Мультиметр
Максимальное разрешение 6000 зн.
Измеряемые параметры переменное и постоянное напряжение и ток, сопротивление, емкость, тестирование диодов, прозвонка цепей
Максимальное входное напряжение AC 600 В, DC 800 В
Максимальный входной ток AC 10 A, DC 10 A
Входное сопротивление 10 MОм
Генератор сигналов
Диапазон 1~25 МГц
DAC Clock 2 КГц~200 МГц, регулируемый
Разрешение 0,1%
Вертикальное разрешение 12
Стабильность < 30 м.д.
Амплитуда сигналов ±3,5 В макс.
Выходное сопротивление 50 Ом
Выходной ток 50 мА Iпик=50 мА
Полоса пропускания 25 M
Гармонические искажения -50 дБc (1 КГц), -40 дБc (10 КГц)
Измерение частоты канала Measure Frequncy Channel
Диапазон 1~60MHz
Диапазон входного сигнала 400 mVpp~18 Vpp (Vpp=напряжение пика)
Тип связи DC
Погрешность ± Ошибка синхронизации ±1 Count
Входное полное сопротивление > 100 КОм
Общие характеристики
Математические функции Сложение, вычитание, умножение, деление, БПФ
Память 15 форм сигнала и установок
Дисплей 5,7" TFT ЖК-дисплей с подсветкой
Разрешение экрана 240 (по вертикали) × 320 (по горизонтали)
Интерфейсы USB 2.0
RS-232, LAN (опции)
Питание AC 100~240 В / 50~60 Гц;
DC 8,5 В,1500 мА
работает 6 часов от батареи
Габариты 245 x 163 x 52 мм
Вес 1,2 кг

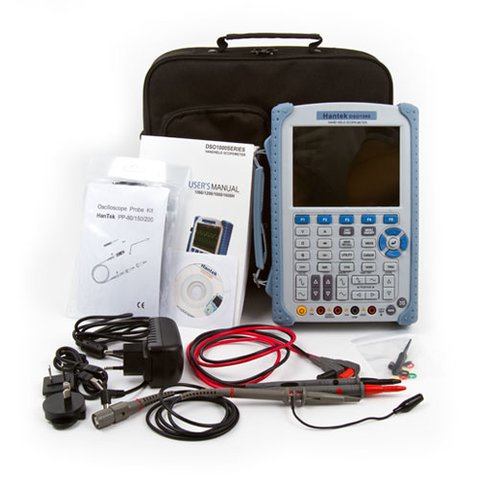

Комплектация

  • Цифровой осциллограф Hantek DSO8060
  • Коробка (1 шт.)
  • Сумка (1 шт.)
  • Инструкция (1 шт.)
  • Диск с ПО (1 шт.)
  • Щупы для мультиметра (2 шт.)
  • Щупы для осциллографа (2 шт.)
  • USB-шнур (1 шт.)
  • Зарядное устройство (1 шт.)
Устройство подключено к компьютеру Математические функции
Устройство подключено к компьютеру Математические функции
Мультиметр ALT MAG, легкий поиск сигнала
Мультиметр ALT MAG, легкий поиск сигнала
Курсорные функции Измерения
Курсорные функции Измерения
Режим X-Y БПФ
Режим X-Y БПФ
Внешняя синхронизация Встроенные подсказки
Внешняя синхронизация Встроенные подсказки
Тестовый сигнал частотой более 100МГц в эквивалентном режиме Управление документами и файлами
Тестовый сигнал частотой более 100МГц в эквивалентном режиме Управление документами и файлами

Характеристики

Диагональ экрана
  • 5,6" TFT дисплей
Количество каналов
  • двухканальный
Объем памяти
  • 32 кБ
Полоса пропускания
  • 25 МГц
Тип
  • портативный
  • мультиметр
  • со встроенным генератором
Частота дискретизации
  • 250 МВыб/с
