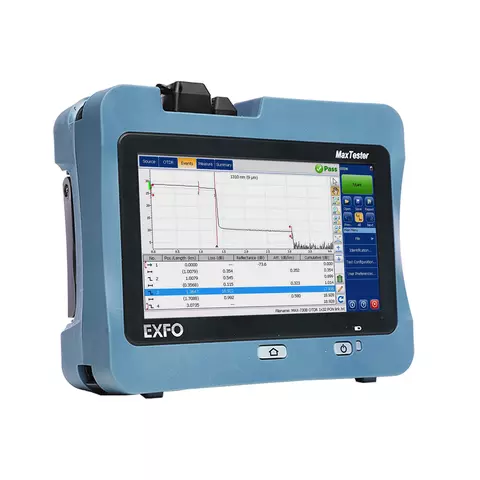

Оптический рефлектометр EXFO FTB-1-730B-M1 c IOLM
Все о товаре
Описание
EXFO FTB-1-730B-M1 представляет собой высокопроизводительный портативный одномодальный оптический рефлектометр (OTDR), предназныченный для работы в полевых условиях и обеспечивающий поиск и устранение неисправностей оптоволокна, тестирование оптоволоконых сетей FTTH и пассивных оптических сетей PON при помощи оптических сплиттеров, тестирование сетей доступа (P2P) и городских линий (P2P).
Этот рефлектометр удовлетворяет ряд потребностей в тестировании на разных этапах развертывания и обслуживания волоконно-оптических сетей, позволяя проводить углубленное исследование различных элементов, из которых состоит соединение, выявлять потенциальные проблемы с волокном и определять местонахождение сбоев в сети, включая расчет общей длины канала, полной потери соединения, затухания сигнала в оптическом волокне, оптических возвратных потерь (ORL).
Особенности
- оптимизация тестирования посредством оптических сплиттеров (до 1×128) для комплексного сквозного тестирования сетей FTTH;
- порт тестирования в режиме реального времени, поддерживающий волновой диапазон в1310/1550 нм, для эффективного устранения неполадок в активных сетях без создания помех для сигнала;
- поддержка высоких динамических диапазонов для сквозного тестирования городских сетей;
- запатентованное интегрированное приложение intelligent Optical Link Mapper (iOLM), которое позволяет превращать сложные рефлектометрические тесты трассировки в задачу, выполняемую в одно касание, устраняя необходимость в настройке, интерпретации и анализе множества параметров и визуализируя тестируемые оптоволоконные линии в виде схем;
- мощный процессор для быстрых вычислений;
- интуитивно понятный графический пользовательский интерфейс, обеспечивающая ускоренное обучение использованию прибора;
- большой 7-дюймовый сенсорный экран для максимального удобного просмотра;
- легкий и в то же время прочный дизайн в стиле планшета, подходящий для эксплуатации вне помещений;
- набор аппаратных опций, включая визуальный дефектоскоп (VFL), измеритель мощности, USB-порты;
- увеличенное время работы в автономном режиме.
Технические характеристики
| Длины волн: | 1310/1550 нм | |
| Динамический диапазон: | 39/37 дБ | |
| Мертвые зоны: | по дефектам (EDZ): 0,8 м, | |
| по затуханию (ADZ): 3,5 м | ||
| Дальность: | 0,1 – 400 км | |
Ширина импульса: |
5 – 20,000 нс | |
| Линейность: | ±0,03 дБ | |
| Порог потерь: | 0,01 дБ | |
| Разрешение потерь: | 0,001 дБ | |
| Разрешающая способность: | 0,04 – 5 м | |
| Количество точек: | макс. 256 000 | |
| Погрешность измерения длины: | ±(0,75 + 0,0025 % × длина + разрешение выборки) | |
| Время измерения: | определяется пользователем (макс. 60 мин.) | |
| Точность отражений: | ±2 дБ | |
| Обновление в реальном времени: | 3 Гц | |
| Визуальный дефектоскоп (VFL): | лазерный, 650 ± 10 нм | |
| Общие характеристики | ||
|---|---|---|
| Питание: | AC/DC адаптер, вход 100-240 В AC, 50-60 Гц, 9-16 В DC вход 15 Вт мин. | |
| Внутренняя память: | 2 Гб (20 000 рефлектограмм) | |
| Дисплей: | 7-дюймовый (178 мм) сенсорный экран, TFT 800 × 480 | |
| Интерфейс: | USB, Ethernet, Wi-Fi, Bluetooth, RJ45 LAN 10/100 Мбиіт/с | |
| Аккумулятор: | заряжаемый литий-полимерный аккумулятор | |
| Время работы от аккумулятора: | 12 ч | |
| Размеры: | 200 мм × 155 мм × 68 мм | |
| Вес: | 1,3 кг | |
| Температура эксплуатации: | -10°C – 50°C | |
Руководство пользователя
Загрузить руководство пользователя для EXFO MAX-730B-M1 (англ.).
Комплектация
- EXFO FTB-1-730B-M1 оптический рефлектометр – 1 шт.
- Чехол для переноски – 1 шт.
