Оптический рефлектометр EXFO MAXTESTER MAX-715B-M2 с IOLM
Все о товаре
Описание

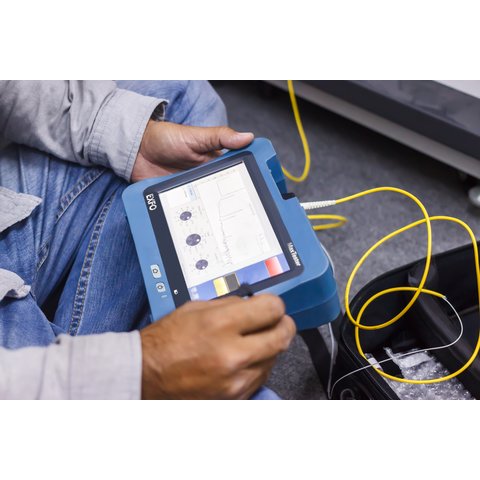

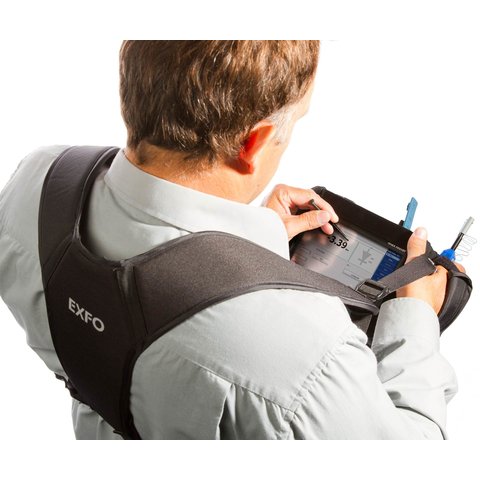

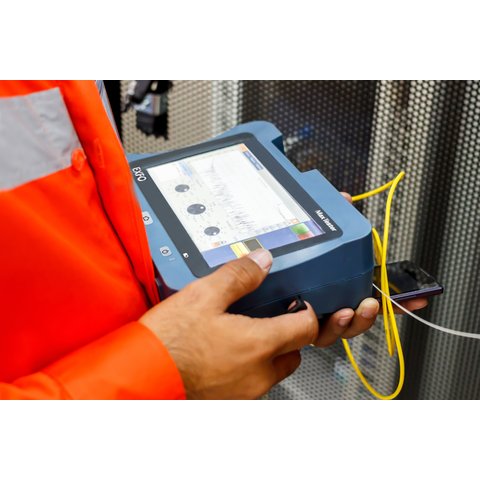

EXFO MAXTESTER MAX-715B-M2 – мощный, компактный и удобный рефлектометр, оснащенный большим сенсорным дисплеем с улучшенной видимостью для использования вне помещения. Устройство предназначено для определения затухания сигнала в оптическом кабеле, оценки потерь на сварных соединениях, коннекторах, макроизгибах. Рефлектометр имеет интуитивно понятный графический интерфейс с иконками, мгновенной загрузкой, автоматическим поиском макроизгибов, а также улучшенными автоматическим режимом и режимом измерений в реальном времени. Аккумулятор обеспечивает до 12 часов непрерывной работы.
EXFO MAXTESTER MAX-715B-M2 обладает возможностью использования технологии iOLM (интеллектуальное динамическое приложение, которое превращает сложную процедуру анализа трасс рефлектометром в задачку на одно касание). Будучи компактным, сверхмощным и простым в использовании рефлектометром, он идеально подходит для проведения оптических работ в полевых условиях.
Особенности
- Удобный, легкий, мощный прибор в форме планшета;
- Сенсорный экран 7 дюймов (приспособленный для работы вне помещений);
- 12 часов автономной работы;
- Динамический диапазон: 30/28/28 нм;
- Надежная защита паролем;
- Прочный корпус для использования в полевых условиях;
- Поддержка технологии iOLM (intelligent Optical Link Mapper – приложение для определения характеристик сетей доступа/FTTx)
Применение
- Установка и отладка последней мили в сетях FTTx.
- Тестирование сетей доступа.
- Установка систем сбора данных из FTTA-волокон.
- Тестирование сетей CATV/HFC.
Технические характеристики
| Длина волны | 1310/1550/1625 нм |
| Динамический диапазон | 30/28 дБ 28 дБ (1625 нм) |
| Мертвая зона по событию | 1 м |
| Мертвая зона по затуханию | 4 м |
| Диапазон расстояния | 0,1 – 160 км |
| Ширина импульса | 5 нс – 20 000 нс |
| Линейность | ±0,05 дБ |
| Порог потерь | 0,01 дБ |
| Разрешение потерь | 0,001 дБ |
| Разрешение выборки | 0,04 м – 5 м |
| Число точек в выборке | до 256 000 |
| Погрешность измерения длины | ±(0,75 + 0,005 % × длина + разрешение выборки) |
| Время измерения | определяется пользователем |
| Точность отражений | ±2 дБ |
| Обновление в реальном времени | 3 Гц |
| Интерфейсы | два порта USB 2.0 RJ-45 LAN 10/100 Мбит/с |
| Дисплей | 7-дюймовый (178 мм) сенсорный TFT, 800 × 480 |
| Хранение | 2 ГБ внутренней памяти (20 000 трасс, типично) |
| Аккумулятор | литий-полимерный (обеспечивает до 12 часов автономной работы) |
| Питание | AC/DC адаптер, вход 100-240 В AC, 50-60 Гц, 9-16 В DC вход 15 Вт мин. |
| Размеры | 155 мм × 200 мм × 68 мм |
| Вес | 1,3 кг |
Руководство пользователя
Загрузить руководство пользователя для EXFO MAX-715B-M2 (англ.).
Комплектация
- Рефлектометр EXFO MAXTESTER MAX-715B-M2 — 1 шт.
- Аккумулятор GP-2209 — 1 шт.
- Сетевой адаптер/адаптер зарядного устройства GP-2146 — 1 шт.
- Руководство пользователя — 1 шт.
