Оптический рефлектометр EXFO MAXTESTER MAX-730C-SM2 с iOLM
Все о товаре
Описание

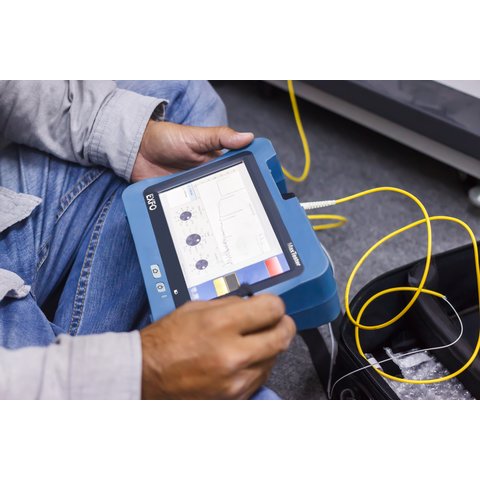

EXFO MAXTESTER MAX-730C-SM2 – это мощный, компактный и удобный рефлектометр, оснащенный большим сенсорным дисплеем с улучшенной видимостью для использования вне помещения. Устройство предназначено для тестирования и поиска неисправностей оптических линий. Способно измерить длину волокна, общее затухание, потери на сварках, коннекторах и макроизгибах, отражение, ORL. Настройка пороговых значений, позволит быстро понять общее состояние линии и ее компонентов.
Рефлектометр имеет интуитивно понятный графический интерфейс с иконками, мгновенной загрузкой, автоматическим поиском макроизгибов, а также улучшенными автоматическим режимом и режимом измерений в реальном времени. Аккумулятор обеспечивает до 12 часов непрерывной работы. Будучи компактным, сверхмощным и простым в использовании рефлектометром, он идеально подходит для проведения оптических работ в полевых условиях.
EXFO MAXTESTER MAX-730C-SM2 поддерживает программную опцию iOLM (интеллектуальное динамическое приложение, которое превращает сложную процедуру анализа трасс рефлектометром в задачу на одно касание).
Особенности
- Удобный, легкий, мощный прибор в форме планшета;
- Сенсорный экран 7 дюймов (приспособленный для работы вне помещений);
- 12 часов автономной работы;
- Динамический диапазон: 39/38/39 дБ.
- Мертвая зона по событию: 0.5 м, мертвая зона по затуханию: 2.5 м;
- Оптимизирован для тестирования оптических разветвителей и определения характеристик каналов FTTH;

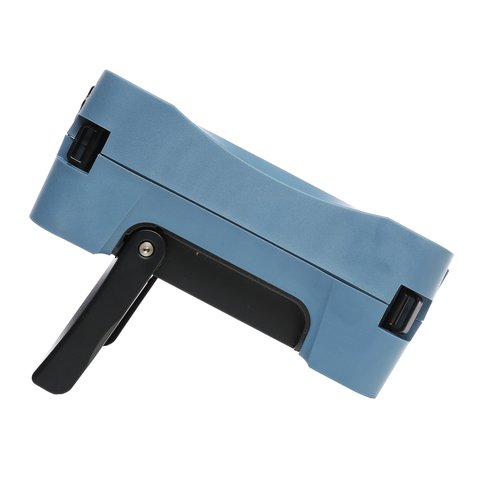

- Прочный корпус для использования в полевых условиях;
- Поддержка технологии iOLM (intelligent Optical Link Mapper – приложение для определения характеристик сетей доступа/FTTx)
Применение
- Тестирование FTTx/PON через сплиттеры (до 1×128).
- Тестирование сетей доступа (P2P).
- Тестирование магистральных линий (P2P).
- Поиск и устранение неисправностей оптических линий.
Технические характеристики
| Длина волны | 1310 ± 20 нм / 1550 ± 20 нм / 1625 ± 10 нм | |
| Порт для работы на активной линии | 1625 нм | высокая частота >1595 нм изолирует >50 дБ от 1270 мм до 1585 нм |
| Динамический диапазон | 39/38/39 дБ | |
| Мертвая зона по событию | 0,5 м | |
| Мертвая зона по затуханию | 2,5 м | |
| Мертвая зона PON | 30 м | |
| Диапазон расстояния | 0,1 – 400 км | |
| Ширина импульса | 3 – 20 000 нс | |
| Линейность | ±0,03 дБ | |
| Порог потерь | 0.01 дБ | |
| Разрешение потерь | 0,001 дБ | |
| Разрешение выборки | 0,04 до 10 м | |
| Число точек в выборке | до 256 000 | |
| Погрешность измерения длины | ±(0,75 + 0,0025 % × длина + разрешение выборки) | |
| Время измерения | определяется пользователем | |
| Точность отражений | ±2 дБ | |
| Обновление в реальном времени | 4 Гц | |
| Дисплей | 7 дюймов (178 мм) сенсорный 800 × 480 TFT | |
| Хранение | 2 ГБ внутренней памяти, (примерно 20 000 рефлектограмм) | |
| Аккумулятор | литий-полимерный (12 часов автономной работы) | |
| Температурные условия | температура эксплуатации: –10°C до 50°C (14°F до 122°F) температура хранения: –40°C до 70°C (–40°F до 158°F) |
|
| Интерфейсы | порт USB 2.0 – 2 шт, RJ45 LAN 10/100 Мбит/с | |
| Питание | AC/DC адаптер, вход 100-240 В AC, 50-60 Гц | |
| Габариты | 166 мм × 200 мм × 68 мм | |
| Вес | 1,5 кг | |
Руководство пользователя
Загрузить руководство пользователя для EXFO MAX-730C-SM2 (англ.).
Комплектация
- Оптический рефлектометр EXFO MAXTESTER MAX-730C-SM2 с iOLM — 1 шт.
- Руководство пользователя — 1 шт.
- Зарядное устройство — 1 шт.
- Аккумулятор — 1 шт.
- Ремешок на руку — 1 шт.
- Мягкая сумка — 1 шт.
