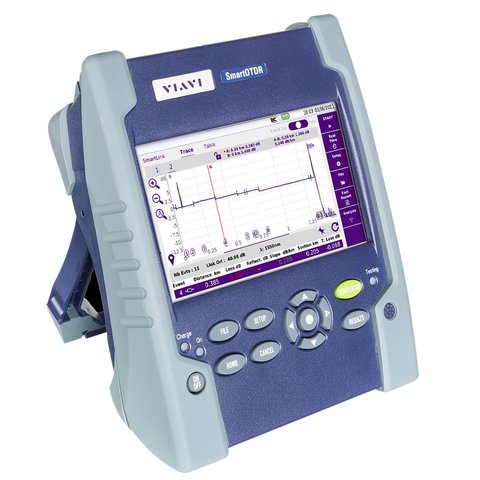

Рефлектометр Viavi Smart OTDR с модулем E126A
Все о товаре
Описание
Рефлектометр Viavi Smart OTDR с модулем E126A – это портативный тестер оптоволокна с длинами волн1310/1550 нм (SC/PC). Это доступный и простой в использовании прибор для специалистов любого уровня. Легкий и компактный SmartOTDR ускоряет и оптимизирует тестирование городских cетей и сетей доступа непосредственно на месте, а специализированный интерфейс для рефлектометрических измерений и автоматический анализ будут понятны каждому техническому специалисту.
Стандартные или пользовательские настройки SmartOTDR исключают риск ошибки при установке и помогают обеспечить согласованность результатов. Управление в одно касание и единое окно для отображения всех результатов позволяют выполнять измерения легко и быстро, а надежные опции беспроводного подключения обеспечивают повышение производительности в любом месте.
Несколько опций подключения (смартфоны 4G/5G по USB и дополнительно по Bluetooth/WiFi) обеспечивают возможность дистанционного контроля и обмена данных/заданий с планшетами, смартфонами и компьютерами. SmartOTDR позволяет оперативно решать проблемы в режиме реального времени, а опция SmartAccess Anywhere (SAA) открывает подключение к облачному сервису, помогая техническому специалисту получать дистанционный доступ к устройству и управлять им. Решение SmartOTDR совместимо с большим количеством облачных серверов (поставщики услуг WebDAV), что позволяет мгновенно обмениваться отчетами об измерениях с помощью функции создания отчетов в формате .pdf — FastReport.
Особенности
- Один прибор позволяет осуществлять все ключевые виды тестирования волоконных линий благодаря сочетанию в нем таких опций, как визуальный локатор повреждений (VFL), измеритель оптической мощности (OPM) и опция проверки состояния разъема
- Схематичное отображение каналов связи (Smart Link Mapper – SLM) упрощает анализ работы оптического рефлектометра
- Устройство легко обновляется непосредственно на месте использования
- Автоматизированное тестирование выдает объективные результаты "прошел/ не прошел"
- Повышенная производительность работы в любом месте благодаря возможности подключения к сети
- Модели с одной, двумя или тремя длинами волн: 1310/1550 нм или 1625 или 1650 нм для тестирования в процессе эксплуатации
- Компактная и легкая модель с бесконтактным управлением оснащена 5-дюймовым сенсорным экраном, адаптированным для использования при различном освещении на объектах
- Встроенный источник непрерывного излучения
- Оптимизация для PON, позволяющая тестировать через сплиттер при соотношении 1x128 с FTTH-SLM
- Поддержка распределенных архитектур PON (несбалансированный, ступенчатый и индексированный разветвитель)
- Встроенный широкополосный и двухдиапазонный селективный измеритель мощности (1490/1550/1577 нм)
- Автоматический анализ качества коннекторов и проведение анализа по критерию "прошел/не прошел"
- Связь и передача данных 4G/5G через USB, опции Bluetooth®/Wi-Fi
- Увеличенное время автономной работы (до 20 часов)
- Защита паролем и варианты логотипа с водяным знаком
Технические характеристики
| Общие | |
|---|---|
| Дисплей | 5-дюймовый емкостный цветной сенсорный (12,5 см) |
| Разрешение дисплея | 800 × 480 W VGA |
| Интерфейсы | 2× порта USB 2.0, 1× порт mini-USB 2.0, встроенные Bluetooth и WiFi (опционально) |
| Память | стандартно 20 000 рефлектограмм |
| Аккумулятор | Подзаряжаемый литий-полимерный аккумулятор с периодом работы до 20 часов |
| Источник питания | Адаптер преобразования переменного тока в постоянный ток, входное напряжение 100–240 В переменного тока, 50–60 Гц; 2 A макс., выходное напряжение 12 В постоянного тока, 24 Вт |
| Электробезопасность | Соблюдение требований стандарта EN/IEC 60950-1 |
| Габариты (В×Ш×Г) | 175 мм × 138 мм × 57 мм (6,9 × 5,4 × 2,24 дюйма) |
| Вес (с батареей) | прибл. 0,9 кг (1,98 фунтов) |
| Температура эксплуатации/хранения | Эксплуатация: от –20 до +50 °C (от –4 до 122 °F); хранение: от –20 до +60 °C (от –4 до 140 °F) |
| Влажность воздуха (без конденсации) | 95% |
| Оптический рефлектометр (OTDR) | |
| Лазерная безопасность | Класс 1 по стандартам IEC 60825-1:2014 и FDA 1040.10 |
| Точки отбора данных | До 256 000 точек отбора данных |
| Диапазон отображения | От 0,1 км до 260 км |
| Разрешение выборки | 4 см |
| Точность определения расстояния | (±1 м) ± (разрешение выборки) ±(1,10–5 × расстояние), исключая отклонения группового показателя |
| Разрешение определения затухания | 0,001 дБ |
| Линейность определения затухания | ±0,04 дБ/дБ |
| Центральная длина волны | 1310/1550 нм ±20 нм |
| Среднеквадратический динамический диапазон | 37/35 дБ |
| Ширина импульсов | От 5 нс до 20 мкс |
| Мертвая зона по отражению | 1,35 м |
| Мертвая зона по затуханию | 4 м |
| Мертвая зона по затуханию сплиттера | не доступна |
| Источник постоянного излучения | |
| Уровень выходной мощности | –3,5 дБм |
| Долгосрочная стабильность (8 ч) | ±0,05 дБ |
Руководство пользователя
Скачать руководство пользователя для Viavi SmartOTDR (англ.).
Дополнительные характеристики
Скачать файл с дополнительными характеристиками для Viavi SmartOTDR (англ.).
Комплектация
- Рефлектометр Viavi Smart OTDR с модулем E126A — 1 шт.
- Мягкий чехол с ремешком на шею — 1 шт.
- Стилус — 1 шт.
- Литий-полимерный аккумулятор — 1 шт.
- Коннектор SC/PC — 1 шт.
