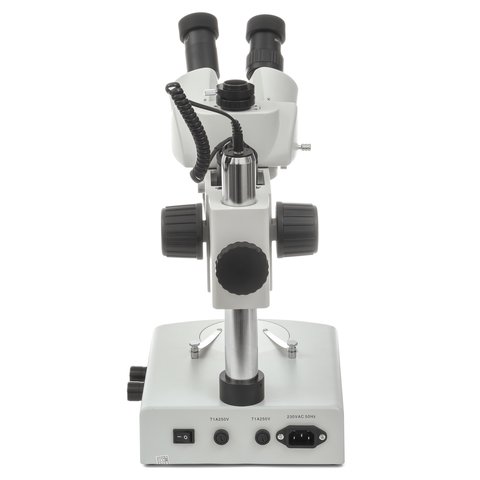

Тринокулярный микроскоп ST60-24T2 (Аналог KONUS CRYSTAL)
о наличии
Вас также могут заинтересовать
ST60-24T2 – это тринокулярный микроскоп с поворотным 2Х/4Х увеличительным объективом на штативе.
Третий окуляр создан специально для USB-камер. Вы сможете одновременно проводить рабочие операции и документировать происходящее. Для этого используйте одну из USB-камер. Точная оптическая система с наклоном окуляров относительно вертикальной оси 45°. При вращении объектива на 180° возможны два положения регулировки увеличения 2X/4X , обеспечивающие четкое стереоизображение в широкой области обзора. Тринокулярный микроскоп ST60-24T2 применяется в электронике и точном машиностроении для сборки и осмотра изделий; благодаря высокому разрешению микроскоп применим для исследования объектов с неровной поверхностью.
Внимание! Мы рекомендуем использовать защитное стекло при проведении паяльных работ под этим микроскопом.
Обзор стереоскопических микроскопов ST60 на MASTERAM-LABS.COM
Особенности
- Рабочая дистанция опционально может быть увеличена до 165мм с помощью дополнительного объектива ST60 0.5x WD165.
- Увеличение опционально может быть увеличено до 40Х/80Х с помощью дополнительного окуляра WF20x/10мм (20Х)
- Верхняя и нижняя подсветки. Опционально мощность подстветок можно увеличить.
Технические характеристики
| Окуляр | 10Х |
| Объектив | 2Х/4Х |
| Наклон окуляров относительно вертикальной оси | 45° |
| Поворот микроскопа относительно основания | 360° |
| Диапазон расстояния между зрачками | от 55 до 75 мм |
| Диоптрийная коррекция | +- 5 диоптрий |
| Рабочая дистанция | 100 мм |
| Увеличение | 20X/40X |
Оптические параметры
| Увеличение объектива | WF10X20 | WF15X15 | WF20X10 | |||
|---|---|---|---|---|---|---|
| Общее увеличение | Поле обзора образца | Общее увеличение | Поле обзора образца | Общее увеличение | Поле обзора образца | |
| 1X | 10X | 20 | 15X | 15 | 20X | 10 |
| 2X | 20X | 10 | 30X | 7.5 | 40X | 5 |
| 3X | 30X | 6.7 | 45X | 5 | 60X | 3.3 |
| 4X | 40X | 5 | 60X | 3.75 | 80X | 2.5 |
Дополнительные объективы для серии ST60
| Объектив | Увеличение | Рабочее расстояние (мм) |
| 0.5 | 0.5X | 165 |
| 1.5 | 1.5X | 45 |
| 2 | 2X | 30 |
Особенности и опции
| Описание | Модель | ||||||
| Компонент | Название | ST60-24B1 | ST60-24B2 | ST60-24B3 | ST60-24T1 | ST60-24T2 | ST60-24T3 |
|---|---|---|---|---|---|---|---|
| Окуляр | SZM-EWh10X/20 мм | Yes | Yes | Yes | Yes | Yes | Yes |
| SZM-EWh10X/20r мм | – | – | – | – | – | – | |
| SZM-EWh15X/15 мм | – | – | – | – | – | – | |
| SZM-EHWh20X/10 мм | – | – | – | – | – | – | |
| Объектив | 1X/100 мм | – | – | – | – | – | – |
| 2X/100 мм | Yes | Yes | Yes | Yes | Yes | Yes | |
| 3X/100 мм | – | – | – | – | – | – | |
| 4X/100 мм | Yes | Yes | Yes | Yes | Yes | Yes | |
| Eye-cap | – | Yes | Yes | Yes | Yes | Yes | Yes |
| Головка | ST6024 бинокулярная | Yes | Yes | Yes | – | – | – |
| ST6024TR тринокулярная | – | – | – | Yes | Yes | Yes | |
| Кронштейн | SZM-A1 | Yes | Yes | Yes | Yes | Yes | Yes |
| Подставка | SZM-ST1 | Yes | – | – | Yes | – | – |
| SZM-ST2 | – | Yes | – | – | Yes | – | |
| SZM-ST3 | – | – | Yes | – | – | Yes | |
| SZ-STL1 | – | – | – | – | – | – | |
| SZ-STL2 | – | – | – | – | – | – | |
| Подсветка | SZM-L1 | – | Yes | Yes | – | Yes | Yes |
Видео
Руководство пользователя
Скачать руководство пользователя для тринокулярного стереомикроскопа ST60-24T2 (рус. версия)
Комплектация
- Тринокулярный микроскоп ST60-24T2 — 1 шт.
- Увеличительный объектив 2X/4X — 1 шт.
- Окуляр SZM-EWh10X/20 мм — 1 шт.
- Лампа верхней подсветки — 1 шт.
- Тарелочка из матированного стекла — 1 шт.
- Защитный чехол от пыли — 1 шт.
- Резиновые накладки окуляров — 1 шт.
- Руководство пользователя — 1 шт.
